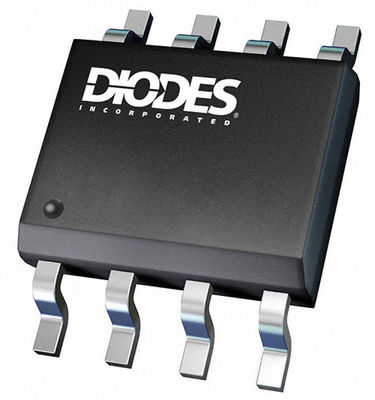

Il driver IC 1 di AL8863SP-13 LED ha prodotto il regolatore Step-Down PWM di CC che attenua 8-SO-EP

Il driver IC 1 di AL8863SP-13 LED ha prodotto il regolatore Step-Down PWM di CC che attenua 8-SO-EP

Descrizione

Il AL8863 è un regolatore scendere di DC/DC destinato per guidare il LED con la corrente ad alto rendimento. Il dispositivo funziona ad una tensione di rifornimento dell'input a partire da 4.5V a 60V. Il collegamento in serie del LED fornisce le correnti identiche del LED con conseguente luminosità uniforme ed eliminazione dell'esigenza delle resistenze di zavorra. La gamma di frequenza di commutazione di AL8863 proviene da 50kHz a 1MHz. L'ampia gamma di frequenza operativa concede la più flessibilità sulla selezione componente ed anche con il funzionamento fino a 1MHz, permette l'uso delle componenti esterne più di piccola dimensione, quindi minimizzando la dimensione del PWB ed il bordo di driver. La corrente d'uscita di AL8863 è messa tramite resistenza esterna collegata fra perni dell'input di CSN e di VIN. L'attenuazione è raggiunta applicando un segnale di PWM al perno TENUE dell'input. Il tempo di morbido inizio può essere ha regolato facendo uso di un condensatore esterno dal perno TENUE a terra. Il AL8863 è disponibile nel pacchetto termicamente migliorato di SO-8EP.

Caratteristiche

ampia gamma di tensione in ingresso del : 4.5V a 60V

gamma di frequenza operativa del : 50kHz a 1MHz

1000:1 PWM del  che attenua risoluzione a 100Hz

il  sceglie il Pin per controllo di luminosità ed inserita/disinserita dal segnale di PWM

il  incolpa l'indicazione di stato l'operazione anormale

il  LED ha messo la protezione in cortocircuito

protezione a circuito aperto inerente del  LED

operazione ripiegata termica programmabile del  con il Pin di NTC

 sopra l'arresto di temperatura

il  ha migliorato termicamente il pacchetto di SO-8EP

 completamente senza piombo & completamente RoHS compiacente

alogeno ed antimonio del  liberi. Dispositivo «verde»

Pin Assignments

Applicazioni

illuminazione commerciale & industriale del 

illuminazione di architettura del 

driver esterni del  LED e illuminazione astuta

specificazione di AL8863SP-13
