Positivo 0.6V regolabile di Chips Buck Switching Regulator integrato TPS53316RGTR IC

Uscita regolabile 0.6V 1 5A del positivo di TPS53316RGTR Buck Switching Regulator IC

Descrizione

Il dispositivo TPS53316 fornisce i 3,3 completamente integrati - V o 5-V l'input, convertitore sincrono del dollaro con 16 componenti totali, in 200 mm2 di area del PWB. Il dovuto a RDS basso (sopra) ed il TI SmoothPWM privato saltano il modo di funzionamento, permette all'efficienza di punta di 96% e più di efficienza di 90% al carico come luce come 100 mA. Richiede soltanto due condensatori ceramici per un elettrico denso, dell'uscita 22-µF soluzione 5-A.

Selezioni di commutazione di frequenza 750-kHz, 1.1-MHz e 2-MHz caratteristiche di TPS53316, prebias partenza, softstart interno selezionabile, scarico morbido dell'uscita, commutatore interno di VBST, potere buon, EN/Input UVLO, sovracorrente, sovratensione, undervoltage e protezioni a temperatura eccessiva e tutto il supporto ceramico del condensatore dell'uscita. Sostiene le tensioni in ingresso da 2,9 V a 6 V e non c'è nessuna tensione di polarizzazione extra necessaria. La tensione in uscita è regolabile da 0,6 V fino a 0,8 × VIN.

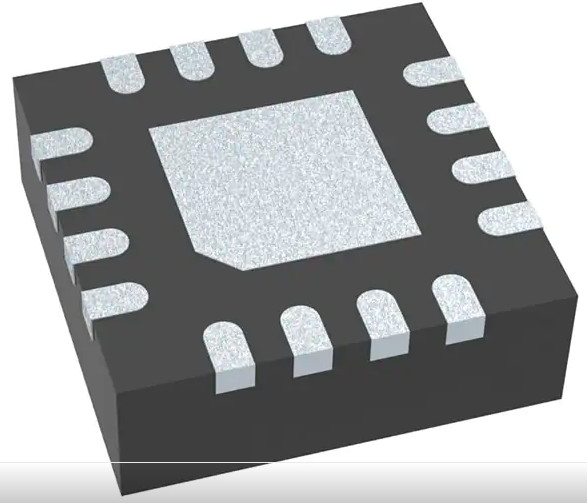

TPS53316 è disponibile nel × da 3 millimetri 3 millimetri, 16 pacchetto del perno QFN (RoHs verde compiacente e Pb libero) ed è specificato – da 40°C a 85°C.

Caratteristiche

• Efficienza massima di 96%

• 5-A continuo la capacità di corrente d'uscita

• Sostenga tutto il condensatore dell'uscita di MLCC

• Automatico-salto di SmoothPWM™ eco--Mode™ per efficienza di LightLoad

• Controllo di modo di tensione

• Singolo input della ferrovia

• Frequenza selezionabile

• Soglia selezionabile di OCP

• Tempo selezionabile di Morbido inizio

• 2.9-V a 6-V la gamma di tensione in ingresso

• Tensione in uscita regolabile che varia da 0,6 V fino a 0,8 × VIN

• L'uscita della Morbido fermata scarica durante disattiva

• Sovracorrente, sovratensione e protezione a temperatura eccessiva

• Indicazione di potere dello Aperto scolo buona

• Commutatore interno della linguetta per calzare gli stivali

• Funzionalità di partenza di Prebias di sostegni

• Piccoli 3 millimetri di × 3 millimetri, 16-Pin, pacchetto di QFN

• RDS basso (sopra), mΩ 22 mΩ con input 3.3-V e 18 con input 5-V

Applicazioni

• Le domande a bassa tensione di 5-V abbandonano le rotaie

• Le domande a bassa tensione di 3.3-V abbandonano le rotaie

Specificazione di TPS53316RGTR

ORIGINALE

La nostra società si assicura che ogni serie di prodotti venga dalla fabbrica originale e può fornire le etichette originali ed i rapporti professionali dell'agenzia di prove.

PREZZO

Forniamo vari canali di citazione e firmiamo il contratto di ordine dopo il negoziato.

TRANSAZIONE

Dopo la comunicazione e l'accordo, vi guideremo per sistemare il pagamento.

CICLO DI CONSEGNA

La consegna lo stesso giorno, generalmente 5-12 giorni lavorativi, può leggermente essere ritardata durante l'epidemia, noi continuerà l'intero processo.

TRASPORTO

Sceglieremo il modo appropriato del trasporto secondo il vostro paese.

IMBALLAGGIO

Dopo la comunicazione con voi, sceglieremo il metodo d'imballaggio appropriato secondo il peso delle merci per assicurare la consegna sicura delle merci.
