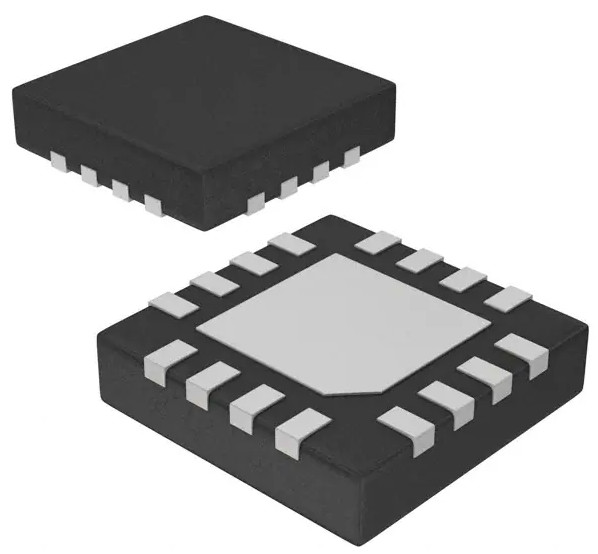

Supporto di superficie di Chip Piezo Sounder Driver integrato PAM8904QJER U-QFN3030-16

Driver più sano piezo-elettrico U-QFN3030-16 (tipo supporto di superficie di PAM8904QJER di B)

Descrizione

Il PAM8904Q è un driver più sano piezo-elettrico progettato per l'azionamento un ricevitore acustico o altoparlante ceramico/piezo-elettrico con 18VPP da un'alimentazione elettrica 3V. Un convertitore programmabile di spinta della pompa di carica permette che il PAM8904Q VOUT funzioni nel modo 1x, 2x e 3x.

Il convertitore di spinta funziona ad un a frequenza fissa di 1.0MHz e fornisce ad un'uscita 9V un numero minimo delle componenti esterne. La tecnologia unica dell'azionamento di PAMs assicura la corrente minima di afflusso, la EMI bassa e l'alta efficienza.

Per assicurare l'efficienza e la durata di vita della batteria massime, il PAM8904Q comprende una caratteristica standby automatica che mette il dispositivo nello sleep mode mentre c'è segnale in ingresso non valido. Un arresto forzato è inoltre a disposizione per permettere ad IC soltanto una volta richiesto.

Per contribuire a proteggere IC ed il sistema, il PAM8904Q comprende la protezione a temperatura eccessiva di arresto, di sovracorrente e di cortocircuito.

Il PAM8904Q è disponibile 16 in un perno U-QFN3030-16 (tipo pacchetto di B).

Il PAM8904Q è qualificato AEC-Q100 al grado 2 ed è PPAPs sostenente compiacente automobilistico.

Caratteristiche

il  fornisce la gamma di tensione da 2.3V a 5V

il  18VPP ha prodotto da un rifornimento 3V

il convertitore di spinta integrato  genera il rifornimento 9V

ampia capacità 20Hz del segnale in ingresso del  a 300kHz

consumo a corrente debole del 

appoggio automatico del  e controllo di sveglia

arresto del  e protezione a temperatura eccessiva di cortocircuito

 disponibile in perno U-QFN3030-16 (tipo pacchetto dei pacchetti 16 di economia di spazio di B) con il modanatura verde

 completamente senza piombo & completamente RoHS compiacente

alogeno ed antimonio del  liberi. Dispositivo «verde»

il  Il PAM8904Q è adatto ad applicazioni automobilistiche che richiedono il controllo specifico del cambiamento; questa parte è AEC-Q100 si è qualificata, PPAP capace e manifatturiero nelle facilità certificate di IATF 16949.

Pin Assignments

Applicazioni

il  automobilistico allarma

il  si precipita l'audio del bordo

 GPS

avvertimento di approccio del veicolo elettrico del 

dispositivo di sicurezza automobilistico del 

Le applicazioni tipiche girano intorno a

1 modo 1 scelto della pompa di carica di CPM1 I

Modo 2 scelti della pompa di carica di 2 CPM2 I

BACCANO 3 segnalo l'input

4 NC — Nessun collegamento

Terminale negativo del condensatore 1 di 5 CN1 I

Una terra di 6 terre P

Un'uscita positiva di 7 VO2 O

8 NC — Nessun collegamento

Un'uscita negativa di 9 VO1 O

10 terminale negativo del condensatore 2 di CN2 I

Terminale positivo del condensatore 1 di 11 CP1 I

12 NC — Nessun collegamento

Uscita di spinta di 13 VOUT O

14 terminale positivo del condensatore 2 di CP2 I

Alimentazione elettrica di 15 VIN P

16 NC — Nessun colleghi

La terra P del CUSCINETTO ha raccomandato di collegarsi a terra o a nessun collegamento
