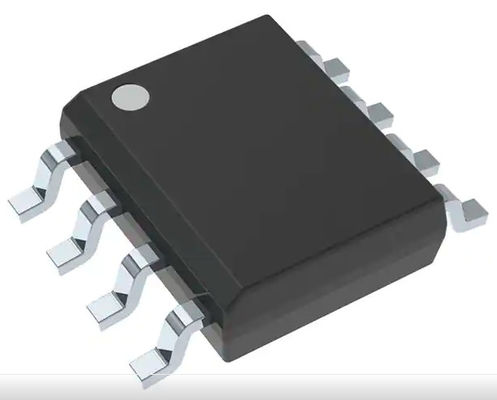

Il ricetrasmettitore di superficie mezzo CI del supporto THVD1500DR 1/1 scheggia RS485 8-SOIC 50 sistemi MV

Ricetrasmettitore mezzo RS485 8-SOIC 50 sistemi MV 4.5V ~ di THVD1500DR 1/1 supporto di superficie 5.5V

Caratteristiche

• Incontra o supera i requisiti della norma di TIA/EIA-485A e lo stato Grid Corporation della norma di protocollo di comunicazione di serie della parte 11 della Cina (SGCC) RS-485

• 4,5 tensione V di rifornimento di 5,5 - di V

• RS-422/RS-485 in semiduplex

• Protezione dell'ingresso/uscita del bus

– ± 16 chilovolt HBM ESD

– ± 8 chilovolt di IEC 61000-4-2 di scarico del contatto

– ± 10 chilovolt di IEC 61000-4-2 di scarico di intercapedine,

– ± scoppio transitorio veloce di IEC 61000-4-4 di 2 chilovolt

• Gamma di temperature industriale estesa: -40°C a 125°C

• Grande isteresi del ricevitore per il rifiuto di rumore

• Basso consumo energetico

– Corrente bassa dell'alimentazione di riserva: < 1="">

– Tranquillo durante il funzionamento: < 660="">

• Ciclo iniziale senza impulso/giù per capacità alimentabile calda

• Bus aperto, breve e in ozio di sicurezza

• Lle opzioni di 1/8 di carico di unità (fino a 256 nodi del bus)

• EMI bassa 500 kilobits

Applicazioni

• Metri di elettricità (E-metri)

• Invertitori

• Sistemi di HVAC

• Sistemi di videosorveglianza

Descrizione

THVD1500 è un ricetrasmettitore in semiduplex robusto RS-485 per le applicazioni industriali. I perni del bus sono immuni agli alti livelli dell'IEC contattano gli eventi di scarico ESD che eliminano il bisogno delle componenti livellate supplementari della protezione del sistema.

Il dispositivo funziona a partire da un singolo rifornimento 5-V. L'ampia gamma di tensione del comune-modo e la perdita bassa dell'input sui perni del bus rendono THVD1500 adatto ad applicazioni multipunto sopra i passaggi di cavi lunghi.

THVD1500 è disponibile in pacchetto del perno SOIC dello standard industriale 8 per la compatibilità della visita improvvisata. Il dispositivo è caratterizzato – da 40°C a 125°C.

Pin Configuration e funzioni

R 1 dell'uscita di Digital ricevere il emissione dei dati

CON RIFERIMENTO al ricevitore dell'input di 2 Digital permetta a, minimo attivo (2-MΩ interni tirano su)

Il driver di input del DE 3 Digital permette a, massimo attivo (2-MΩ interni abbattuti)

Immissione dei dati del driver di input di D 4 Digital

La terra 5 ha frantumato la terra del dispositivo locale

Un porto dell'ingresso/uscita del bus dell'ingresso/uscita di 6 bus, A (complementare a B)

Porto dell'ingresso/uscita del bus dell'ingresso/uscita del bus di B 7, B (complementare a A)

VCC 8 rifornimento di potere 5-V
