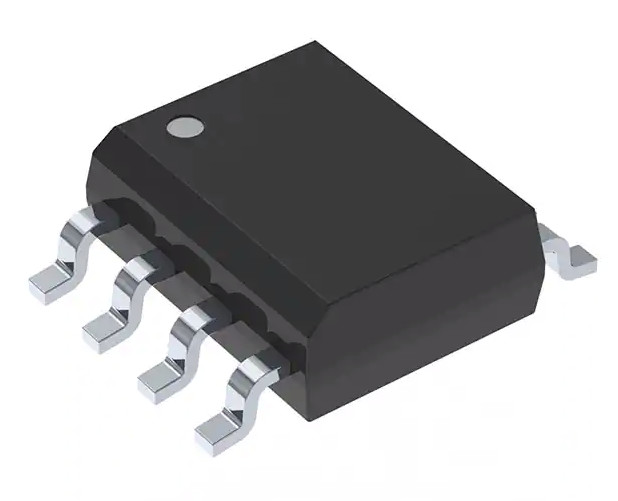

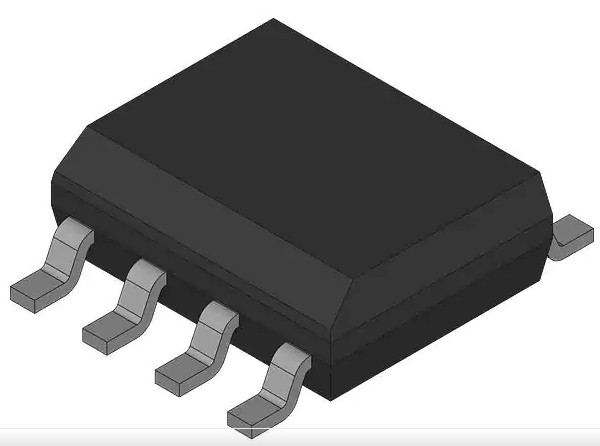

Circuito integrato Chip Half Bridge Gate Driver IC di IRS2181STRPBF non che inverte 8-SOIC

  • IRS2181STRPBF Integrated Circuit Chip Half Bridge Gate Driver IC Non Inverting 8-SOIC
  • IRS2181STRPBF Integrated Circuit Chip Half Bridge Gate Driver IC Non Inverting 8-SOIC
  • IRS2181STRPBF Integrated Circuit Chip Half Bridge Gate Driver IC Non Inverting 8-SOIC
Luogo di origine U.S.A.
Marca Infineon Technologies
Certificazione RoHS
Numero di modello IRS2181STRPBF
Quantità di ordine minimo 2500
Prezzo negotiate
Imballaggi particolari Massa
Tempi di consegna 5-8 giorni del lavoro
Termini di pagamento T/T
Capacità di alimentazione 2500

Contattami per campioni e coupon gratuiti.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
Nome di prodotto IRS2181STRPBF Tensione logica - VIL, VIH 0,8 V, 2,5 V
Corrente - Uscita di picco (Source, Sink) 1,9 A, 2,3 A Alta tensione laterale - Max (Bootstrap)\ 600 V
Tensione - rifornimento 10 V ~ 20 V Pacchetto/caso 8-SOIC (0,154", 3,90 mm di larghezza)
Evidenziare

Chip del circuito integrato di IRS2181STRPBF

,

Circuito integrato Chip Non Inverting 8-SOIC

,

Mezzo driver IC del portone del ponte di IRS2181STRPBF
Lasciate un messaggio
Descrizione di prodotto

Driver IC Non-Inverting 8-SOIC del portone del Mezzo ponte di IRS2181STRPBF

Descrizione

I IRS2181/IRS21814 sono driver ad alta tensione e ad alta velocità del MOSFET di potere e di IGBT con i canali di uscita fornita di rimandi lati alto e lati basso indipendenti. Le tecnologie CMOS immuni private del fermo e di HVIC permettono alla costruzione monolitica resa resistente. L'input di logica è compatibile con l'uscita standard di LSTTL o di CMOS, giù ad una logica di 3,3 V. I driver dell'uscita caratterizzano un separatore corrente di alto impulso progettato per la inter-conduzione minima del driver. Il canale di galleggiamento può essere utilizzato per guidare un MOSFET o un IGBT di potere di N-Manica nella configurazione lata alto che aziona fino a 600 V.



Caratteristiche
• Canale di galleggiamento progettato per l'operazione della linguetta per calzare gli stivali
• Completamente - operativo a +600 V
• Tollerante a tensione transitoria negativa, dV/dtimmune
• Gamma del rifornimento dell'azionamento del portone da 10 V a 20 V
• Serrata di Undervoltage per entrambi i canali
• 3,3 logica dell'input V di 5 e di V compatibile
• Ritardo di propagazione abbinato per entrambi i canali
• Terra di potere e di logica +/- un contrappeso di 5 V
• Driver più basso del portone di di/dt per migliore immunità di rumore
• Fonte dell'uscita/capacità corrente 1,4 A/1.8 A del lavandino
• RoHS compiacente



Specificazione di IRS2181STRPBF

Categoria
Circuiti integrati (CI)
Gestione di potere (PMIC)
Driver del portone
Mfr
Raddrizzatore internazionale
Serie
-
Stato del prodotto
Attivo
Configurazione determinata
Mezzo ponte
Tipo di Manica
Indipendente
Numero dei driver
2
Tipo del portone
IGBT, MOSFET di N-Manica
Tensione - rifornimento
10V ~ 20V
Tensione di logica - VIL, VIH
0.8V, 2.5V
Corrente - uscita di punta (fonte, lavandino)
1.9A, 2.3A
Tipo introdotto
Non inversione
Alta tensione laterale - massima (linguetta per calzare gli stivali)
600 V
Tempo di aumento/caduta (tipo)
40ns, 20ns
Temperatura di funzionamento
-40°C ~ 150°C (TJ)
Montaggio del tipo
Supporto di superficie
Pacchetto/caso
8-SOIC (0,154", larghezza di 3.90mm)
Pacchetto del dispositivo del fornitore
8-SOIC
