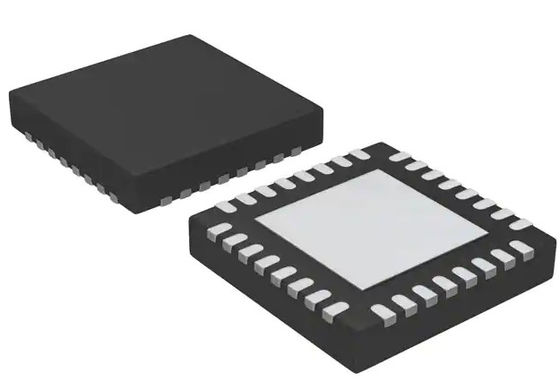

Iso 2.5V ~ 5.5V 32-VFQFN di IC 13.56MHz del lettore/risponditore di CLRC66303HNE RFID

Iso 2.5V ~ 5.5V 32-VFQFN di IC 13.56MHz del lettore/risponditore di CLRC66303HNE RFID

Descrizione generale

CLRC663, il NFC di multi-protocollo di rendimento elevato a fine frontale. Il NFC IC a fine frontale di multi-protocollo CLRC663 sostiene i seguenti modi operativi

• Modo lettura /scrittura che sostiene modo classico del tipo A di ISO/IEC 14443 e di comunicazione di MIFARE

• Modo lettura /scrittura che sostiene ISO/IEC 14443B

• Modo lettura /scrittura che sostiene JIS X 6319-4 (comparabile con Felica)

• Modo passivo dell'iniziatore secondo ISO/IEC 18092

• Modo lettura /scrittura che sostiene ISO/IEC 15693

• Modo lettura /scrittura che sostiene ICODE mpe UID/mpe OTP

• Modo lettura /scrittura che sostiene HF della mpe Class-1 di modo 3 di ISO/IEC 18000-3

Il trasmettitore interno di CLRC663 può guidare un'antenna scrittore/del lettore destinata per comunicare con a carte ed ai i risponditori basati a IC del classico di ISO/IEC 14443A e di MIFARE senza circuiti attivi supplementari. Il modulo digitale dirige la funzionalità completa dell'inquadratura di ISO/IEC 14443A e di rilevazione degli errori (parità e CRC). Il CLRC663 sostiene il classico di MIFARE con 1 memoria di KB, il classico di MIFARE con la memoria di KB 4, MIFARE ultraleggero, MIFARE C ultraleggera, più di MIFARE e prodotti di MIFARE DESFire. Il CLRC663 sostiene le più alte velocità di trasferimento della famiglia di prodotto di MIFARE fino a 848 kbit/s in entrambe le direzioni. I supporti CLRC663 mettono a strati 2 e 3 dello schema di comunicazione del lettore/scrittore di ISO/IEC 14443B eccetto antiurto. Le necessità antiurto di essere implementatoe nei firmware del regolatore ospite come pure negli strati superiori. Il CLRC663 può demodulare e decodificare Felica ha codificato i segnali. La parte del ricevitore di Felica fornisce la demodulazione ed i circuiti di decodifica per Felica hanno codificato i segnali. Il CLRC663 tratta la rilevazione dell'inquadramento e degli errori di Felica quale il CRC. Il CLRC663 sostiene le più alte velocità di trasferimento di Felica di fino a 424 kbit/s in entrambe le direzioni. Il CLRC663 sta sostenendo il modo passivo dell'iniziatore di P2P conformemente a ISO/IEC 18092. Il CLRC663 sostiene il protocollo di vicinanza secondo l'HF della mpe Class-1 del modo 3 di ISO/IEC15693, di UID della mpe e di ISO/IEC 18000-3. Le seguenti interfacce ospite sono sostenute: • Interfaccia periferica di serie (SPI) • UART di serie (simile a RS232 con i livelli di tensione dipendenti dal rifornimento di tensione del perno) • Io interfaccia 2C-bus (due versioni sono implementate: I2C e I2CL) Il CLRC663 sostiene il collegamento di un modulo sicuro di accesso (SAM). Un'interfaccia separata dedicata di I2C è implementata per un collegamento del SAM. Il SAM può essere usato per alto stoccaggio chiave sicuro e funge da cripto-coprocessore molto performant. Un SAM dedicato è disponibile per il collegamento al CLRC663. In questo documento, la carta classica del „MIFARE di termine «si riferisce ad una ad una carta senza contatto basata a IC del classico di MIFARE.

Caratteristiche e benefici

• Comprende NXP ISO/IEC14443-A ed i diritti dell'autorizzazione della proprietà intellettuale di Innovatron ISO/IEC14443-B

• NFC di multi-protocollo di rendimento elevato a fine frontale per il trasferimento si accelerano a 848 kbit/s

• Tipo A, classico di MIFARE, ISO/IEC 14443 modi del lettore di Felica e di B di sostegni ISO/IEC 14443

• Modo passivo dell'iniziatore di P2P conformemente a ISO/IEC 18092

• HF della mpe Class-1 di modo 3 di sostegni ISO/IEC15693, di UID di ICODE mpe e di ISO/IEC 18000-3

• La crittografia del prodotto del classico di sostegni MIFARE dall'hardware nel modo lettura /scrittura concede leggere le carte basate su MIFARE ultraleggero, classico di MIFARE con 1 memoria di KB, classico di MIFARE con la memoria di KB 4, MIFARE DESFire EV1, MIFARE DESFire EV2 e MIFARE più i CI

• Rilevazione a bassa potenza della carta

• La conformità alla specificazione senza contatto di protocollo di EMV al livello di rf può essere raggiunta

• Interfacce di sostegno ospite:

– SPI fino a 10 Mbit/s

– 2C-bus collego il kBd fino a 400 nel modo veloce, il kBd fino a 1000 nel più veloce del modo

– KBd di serie fino a 1228,8 di RS232 UART, con i livelli di tensione dipendenti dal rifornimento di tensione del perno

• Interfaccia separata di I2C-bus per collegamento di un modulo sicuro di accesso (SAM)

• Amplificatore di FIFO con una dimensione di 512 byte per il più alta prestazione di transazione

• I modi flessibili ed efficienti del risparmio di energia compreso lavori forzati spengono, rilevazione standby ed a bassa potenza della carta

• Riduzione dei costi da PLL integrato per derivare l'orologio di sistema dal cristallo di quarzo da 27,12 megahertz rf

• 3,0 alimentazione elettrica V di 5,5 - di V (CLRC66301, CLRC66302) alimentazione elettrica V di 5,5 - di 2,5 V (CLRC66303)

• Fino a 8 perni programmabili liberi dell'ingresso/uscita

• Distanza di funzionamento tipica nel modo lettura /scrittura per la comunicazione ad un tipo A di ISO/IEC 14443 ed alla carta classica fino a 12 cm di MIFARE, secondo la dimensione dell'antenna e la sintonizzazione

• Due opzioni del pacchetto sono disponibili per il CLRC66303: 1. HVQFN32: Pacchetto con i fianchi bagnabili che facilitano il processo ed il controllo di qualità di saldatura delle parti saldate 2. VFBGA36: Più piccolo pacchetto con la piedinatura ottimizzata per la disposizione semplice del PWB

• La versione CLRC66303 offre una configurazione più flessibile per rilevazione a bassa potenza della carta rispetto al CLRC66301 e al CLRC66302 al nuovo registro LPCD_OPTIONS. Inoltre, il CLRC66303 offre le nuove regolazioni supplementari per il protocollo del carico che si è adattato molto bene alle più piccole antenne. Il CLRC66303 è quindi la versione raccomandata per le nuove progettazioni.

Applicazioni

• Industriale

• Controllo di accesso

• Gioco

specificazione di CLRC66303HNE
