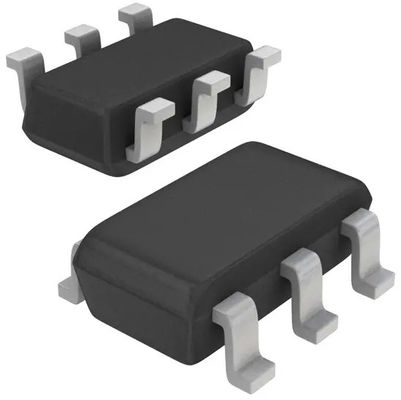

Manica SOT-26 del circuito 1 di Bidirectional 1 del traduttore del livello di tensione 74LVC1T45W6-7

Manica SOT-26 del circuito 1 di Bidirectional 1 del traduttore del livello di tensione 74LVC1T45W6-7

Descrizione

Il 74LVC1T45 è un unico pezzo, ricetrasmettitore del doppio-rifornimento con le uscite di tre stati adatte a trasmettere un singolo pezzo di logica attraverso i dominii differenti di tensione. Il perno dell'ingresso/uscita di A è destinato per seguire VCCA mentre le piste VCCB dell'ingresso/uscita di B. Questa disposizione tiene conto la traduzione a bassa tensione universale fra tutte le tensioni da 1.65V a 5.5V. Il perno della direzione (DIR) controlla la direzione del ricetrasmettitore ed in una tensione di logica relativa a VCCA. Quando un livello logico si applica a DIR, il perno di A si trasforma in in un input ed il perno di B si trasforma nell'uscita. Per contro, i ruoli di A e la B sono invertiti quando DIR è minimo asserito. La caratteristica di tre stati accade quando o delle tensioni di alimentazione elettrica sia zero. Ciò è inoltre una caratteristica di Ioff e tiene conto l'uscita rimanere in un alto stato dell'impedenza con entrambe le alimentazioni elettriche a 0V, cui impedisce e danneggia le correnti di riflusso e fornisce l'isolamento elettrico del powerdown fino a 5.5V come per non interferire con tutta l'attività di logica sul perno A o B.

Caratteristiche

• Ampia gamma di tensione di rifornimento:

 VCC (A): da 1.65V a 5.5V

 VCC (B): da 1.65V a 5.5V

• il ± 24mA ha prodotto l'azionamento a 3.3V

• Massimo ICC del basso consumo energetico 16µA di CMOS

• Alta immunità di rumore (isteresi 100mV tipica)

• IOFF sostiene l'operazione del modo di Parziale-potere-Giù

• IOFF ha controllato da qualsiasi VCC a 0 V

• Gli input accettano fino a 5.5V

• La protezione di ESD supera JESD 22

modello di macchina del  200-V (A115)

modello del corpo umano del  2000-V (A114)

modello del dispositivo fatto pagare V del  1000 (C101)

• Il fermo-su supera 100mA per JESD 78, classe I

• Pacchetto X2-DFN1409-6 progettato come sostituzione diretta per Chip Scale Packaging.

• Completamente senza piombo & completamente RoHS compiacenti

• Alogeno ed antimonio liberi. Dispositivo «verde»

Pin Assignments

Applicazioni

• Traduzione del livello di tensione ben adattata unire i tipi di logica che funzionano alle tensioni differenti

• Spenga l'isolamento del segnale se qualsiasi dominio di tensione è spento il segnale è isolato e non c'è caricamento sui segnali

• Grande selezione dei prodotti, come:

telefoni cellulari del , compresse, E-lettori

pc del , taccuini, Netbooks, Ultrabooks

rete del , router, ingressi

unità periferiche di computer del , dischi rigidi, ROM di CD/DVD

 TV, DVD, DVR, decoder

navigazione personale/GPS del 

lettori MP3 del , macchine fotografiche, videoregistratori

specificazione di 74LVC1T45W6-7

ORIGINALE

La nostra società si assicura che ogni serie di prodotti venga dalla fabbrica originale e può fornire le etichette originali ed i rapporti professionali dell'agenzia di prove.

PREZZO

Forniamo vari canali di citazione e firmiamo il contratto di ordine dopo il negoziato.

TRANSAZIONE

Dopo la comunicazione e l'accordo, vi guideremo per sistemare il pagamento.

CICLO DI CONSEGNA

La consegna lo stesso giorno, generalmente 5-12 giorni lavorativi, può leggermente essere ritardata durante l'epidemia, noi continuerà l'intero processo.

TRASPORTO

Sceglieremo il modo appropriato del trasporto secondo il vostro paese.

IMBALLAGGIO

Dopo la comunicazione con voi, sceglieremo il metodo d'imballaggio appropriato secondo il peso delle merci per assicurare la consegna sicura delle merci.
