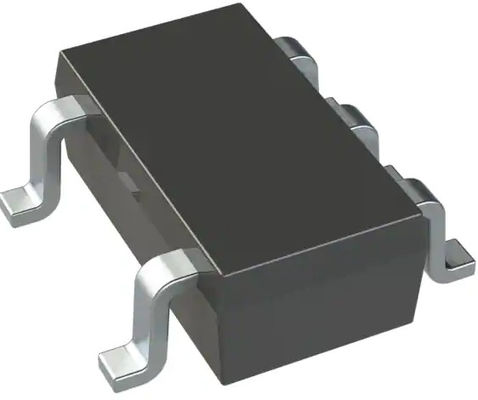

Driver IC di AL8808WT-7 LED 1 regolatore PWM analogico di CC di CC dell'uscita che attenua 1A TSOT-25

Driver IC di AL8808WT-7 LED 1 regolatore PWM analogico di CC di CC dell'uscita che attenua 1A TSOT-25

Descrizione

Il DIODES™ AL8808 è un convertitore scendere di DC/DC destinato per guidare il LED con una corrente costante. Il dispositivo può guidare su a 8 LED, secondo la tensione di andata del LED, in serie da una fonte di tensione di 6V a 30V. Il collegamento in serie del LED fornisce le correnti identiche del LED con conseguente luminosità uniforme ed eliminazione dell'esigenza delle resistenze di zavorra. I commutatori AL8808 a frequenza fino a 1MHz con l'aumento ed i tempi di caduta controllati ridurre EMI. Ciò permette l'uso delle componenti esterne di piccola dimensione, quindi minimizzando l'area del PWB stata necessaria. La corrente d'uscita massima di AL8808 è messa tramite resistenza esterna collegata fra il VIN ed i perni STABILITI dell'input. L'attenuazione è raggiunta applicando una tensione di CC analogica o un segnale di PWM al perno dell'input del Ctrl. Una tensione in ingresso di 0.4V o abbassarsi ai commutatori del Ctrl fuori dal MOSFET dell'uscita che semplifica PWM che si attenua.

Applicazioni

lampade del  MR16

lampade generali di illuminazione del 

Pin Assignments

Caratteristiche

corrente di azionamento del  LED fino a 1A

migliore di 5% accuratezza del 

alta efficienza fino a 96% del 

il  velocemente ha controllato i bordi di caduta 7ns

 che aziona tensione in ingresso a partire da 6V a 30V

alta frequenza di commutazione del  fino a 1MHz

il  PWM/DC ha introdotto per l'attenuazione del controllo

l'accessorio del  ha prodotto la protezione a circuito aperto

protezione a temperatura eccessiva incorporata del 

 TSOT25: Disponibile in composto di modellatura «verde» (nessun Br, Sb)

 completamente senza piombo & completamente RoHS compiacente

alogeno ed antimonio del  liberi. Dispositivo «verde»

 per le applicazioni automobilistiche che richiedono controllo specifico del cambiamento
