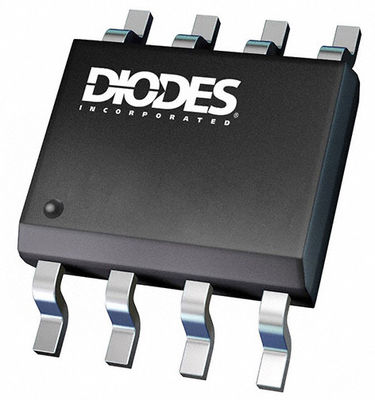

Driver IC di AL8843SP-13 LED 1 regolatore PWM analogico di CC dell'uscita che attenua 3A 8-SO-EP

Driver IC di AL8843SP-13 LED 1 regolatore PWM analogico di CC dell'uscita che attenua 3A 8-SO-EP

Descrizione

Il DIODES™ AL8843 è un convertitore scendere di CC-CC del modo di isteresi, progettato per l'azionamento del LED collegato in serie singolo o multiplo efficientemente da una fonte di tensione superiore alla tensione del LED. Il dispositivo può funzionare a partire da un rifornimento dell'input fra 4.5V e 40V e fornire una corrente d'uscita esternamente regolabile fino a 3A. Secondo tensione di rifornimento e le componenti esterne, questo convertitore può fornire fino a 60W di potenza di uscita. Il AL8843 integra l'interruttore di accensione e un circuito di percezione lato alto di corrente d'uscita, che utilizza una resistenza esterna per mettere la corrente d'uscita media nominale. L'attenuazione può essere realizzata applicandosi un segnale di controllo esterno al perno del Ctrl. Il perno del Ctrl accetterà un segnale di tensione di CC o un segnale di PWM. Il tempo di morbido inizio può essere regolato da un condensatore esterno dal perno del Ctrl da frantumare. Applicandosi una tensione di 0.3V o abbassarsi al perno del Ctrl interromperà l'interruttore di accensione.

Caratteristiche

ampia gamma di tensione in ingresso del : 4.5V a 40V

corrente d'uscita del  fino a 3A

commutatore interno del  40V NDMOS

accuratezza tipica della corrente d'uscita del  4%

il  sceglie il Pin per controllo di luminosità ed inserita/disinserita da tensione di CC o dal segnale di PWM

il  ha raccomandato la gamma d'attenuazione analogica: 10% - 100%

Morbido inizio del 

alta efficienza del  (fino a 97%)

breve protezione del  LED

protezione a circuito aperto inerente del  LED

 sopra protezione di temperatura (OTP)

 fino a frequenza di commutazione 1MHz

pacchetto del  SO-8EP disponibile in composto di modellatura verde (nessun Br, Sb)

 completamente senza piombo & completamente RoHS compiacente

alogeno ed antimonio del  liberi. Dispositivo «verde»

Pin Assignments

Applicazioni

modifica del  LED per l'alogeno di bassa tensione

illuminazione industriale di bassa tensione del 

backlighting del  LED

il  ha illuminato i segni

driver esterni del  con i canali multipli


specificazione di AL8843SP-13

ORIGINALE

La nostra società si assicura che ogni serie di prodotti venga dalla fabbrica originale e può fornire le etichette originali ed i rapporti professionali dell'agenzia di prove.

PREZZO

Forniamo vari canali di citazione e firmiamo il contratto di ordine dopo il negoziato.

TRANSAZIONE

Dopo la comunicazione e l'accordo, vi guideremo per sistemare il pagamento.

CICLO DI CONSEGNA

La consegna lo stesso giorno, generalmente 5-12 giorni lavorativi, può leggermente essere ritardata durante l'epidemia, noi continuerà l'intero processo.

TRASPORTO

Sceglieremo il modo appropriato del trasporto secondo il vostro paese.

IMBALLAGGIO

Dopo la comunicazione con voi, sceglieremo il metodo d'imballaggio appropriato secondo il peso delle merci per assicurare la consegna sicura delle merci.
