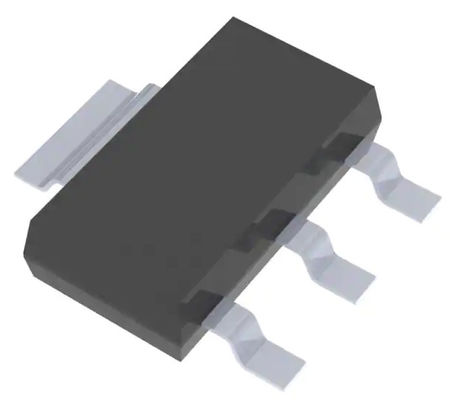

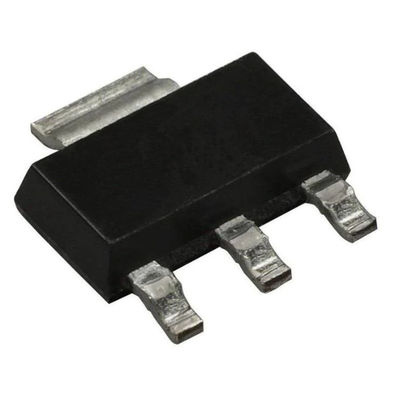

Uscita fissa positiva 1A SOT-223-3 di IC del regolatore di tensione lineare AZ1117EH-3.3TRG1
| Luogo di origine | U.S.A. |
|---|---|
| Marca | Diodes Incorporated |
| Certificazione | RoHS |
| Numero di modello | AZ1117EH-3.3TRG1 |
| Quantità di ordine minimo | 1000 |
| Prezzo | negotiations |
| Imballaggi particolari | Bobina di nastro (TR) |
| Tempi di consegna | 5-8 giorni del lavoro |
| Termini di pagamento | T/T |
| Capacità di alimentazione | 132000 |
Contattami per campioni e coupon gratuiti.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
In caso di dubbi, forniamo assistenza online 24 ore su 24.
xDettagli
| Modello | AZ1117EH-3.3TRG1 | Tensione - Ingresso (max) | 13V |
|---|---|---|---|
| Tensione - Uscita (Min/Fisso) | 3.3V | Corrente - Uscita | 1A |
| Corrente - A riposo (Iq) | 6 mA | Pacchetto/caso | TO-261-4, TO-261AA |
Descrizione di prodotto
Uscita fissa positiva 1A SOT-223-3 di IC del regolatore di tensione lineare AZ1117EH-3.3TRG1
Descrizione
Il AZ1117E è un'basso interruzione procedura il regolatore del tre-terminale che con 1.0A l'abilità di corrente d'uscita e la tensione di interruzione procedura è specificata a 1.1V tipico al carico corrente 1.0A che diminuisce alle correnti più basse del carico. Il AZ1117E è ottimizzato per bassa tensione dove la risposta transitoria e la tensione in ingresso minima sono critiche. Fornisce il limite corrente e le soluzioni termiche della protezione di arresto. Il suo circuito comprende un riferimento sistemato di intervallo di banda per assicurare l'accuratezza di tensione in uscita per essere all'interno di ±1%. l'arresto termico del Su chip assicura la protezione contro una combinazione di a corrente forte e di temperatura ambiente che creerebbero l'eccessiva temperatura di giunzione. Il AZ1117E è disponibile le versioni di tensione dell'fisso-uscita 1.2V, 1.5V, 1.8V, 2.5V, 3.3V e 5.0V e nella versione di tensione in uscita di registrazione. Le versioni fisse integrano regolano le resistenze. Il AZ1117E è disponibile nel pacchetto dello standard industriale SOT-223.
Applicazioni
• TV e monitor LCD
• Unità periferiche del PC: Taccuini, schede madri
• STB
Pin Assignments
Caratteristiche
• Fornisce la versione di registrazione (VREF = 1.25V) e 1.2V, 1.5V, 1.8V, 2.5V, 3.3V e 5.0V a voltaggio fisso accuratezza ±1% (eccetto 1.2V)
• Limite corrente: 1.3A (tipo.)
• Tensione di interruzione procedura: 1.1V (tipo.) @ IOUT = 1A
• Stalla del regolatore con l'esr basso MLCC
• Linea eccellente regolamento: 0.001%/V (tipo.) @ IOUT = 30mA
• Regolamento eccellente del carico: 0.2%/A @ IOUT = 1A
• Corrente tranquilla: 3.5mA
• Rumore basso dell'uscita • PSRR: 70dB
• Protezione di OTSD
• Temperatura di giunzione di operazione: -40°C a +125°C
|
Categoria
|
Circuiti integrati (CI)
Gestione di potere (PMIC)
Regolatori di tensione - lineari
|
|
Mfr
|
Diodi incorporati
|
|
Serie
|
AZ1117E
|
|
Stato del prodotto
|
Obsoleto
|
|
Configurazione di uscita
|
Positivo
|
|
Tipo dell'uscita
|
Riparato
|
|
Numero dei regolatori
|
1
|
|
Tensione - introdotta (massimo)
|
13V
|
|
Tensione - uscita (min/riparato)
|
3.3V
|
|
Tensione - uscita (massima)
|
-
|
|
Interruzione procedura di tensione (massima)
|
1.3V 1A
|
|
Corrente - uscita
|
1A
|
|
Corrente - tranquillo (quoziente d'intelligenza)
|
6 mA
|
|
PSRR
|
70dB (120Hz ~ 1kHz)
|
|
Caratteristiche di controllo
|
-
|
|
Caratteristiche di protezione
|
Arresto termico
|
|
Temperatura di funzionamento
|
-40°C ~ 125°C (TJ)
|
|
Montaggio del tipo
|
Supporto di superficie
|
|
Pacchetto/caso
|
TO-261-4, TO-261AA
|
|
Pacchetto del dispositivo del fornitore
|
SOT-223-3
|
