Topologia offline 65kHz SOT-26 di ritorno del raggio catodico del convertitore AP3125AKTR-G1

AP3125AKTR-G1, topologia offline 65kHz SOT-26 di ritorno del raggio catodico del convertitore

Descrizione

Il DIODES™ AP3125A è un regolatore corrente del modo PWM ha ottimizzato per il rendimento elevato, il potere standby basso ed i convertitori offline redditizi di ritorno del raggio catodico. La frequenza di commutazione di PWM all'operazione normale internamente è riparata (circa 65kHz). Nel carico medio, IC entrerà nel modo verde per migliorare l'efficienza di sistema con l'aiuto di frequenza ripiegata. Una frequenza di commutazione minima (circa 20kHz) è fissata per evitare il rumore udibile. In nessun carico o nel carico leggero, IC entrerà nel trasferimento in burst per minimizzare il potere standby. Ancora, la funzione tremante di frequenza è incorporata ridurre l'emissione di EMI. La compensazione interna del pendio permette il controllo Picco-corrente più stabile del modo sopra vasta gamma degli stati di tensione in ingresso e di carico. La linea interna compensazione assicura il limite potenza di uscita costante sopra l'intera immagine universale di tensione di linea. Le caratteristiche di protezione complete sono incluse, come il limite corrente del ciclo-bycycle (OCP), VCC protezione contro le sovratensioni (VOVP), OTP interno, la protezione di sovraccarico (OLP) e la protezione dell'errore dei perni. Le funzioni versatili del fermo possono essere implementate facendo uso di un numero minimo delle componenti esterne.

Caratteristiche

corrente bassa stessa di partenza del 

controllo corrente di modo del 

controllo di Verde-modo di Non Udibile rumore del 

compensazione interna del pendio del 

inizio morbido del  durante il processo di partenza

popolare di frequenza del  indietro per alta efficienza media

protezione di bobina secondaria del  breve con FOCP

commutazione morbida del  per la riduzione della EMI

il  VCC mantiene il modo

 Pin Fault Protection utile: Il SENSO Pin Floating Ctrl Pin Short a FB/Opto-coupler a terra si apre/breve

caratteristica di protezione completa del sistema del : VCC protezione di sovraccarico di protezione contro le sovratensioni (VOVP) (OLP)

modo facoltativo del fermo del  per VOVP, OLP ed il Ctrl Pin Protection

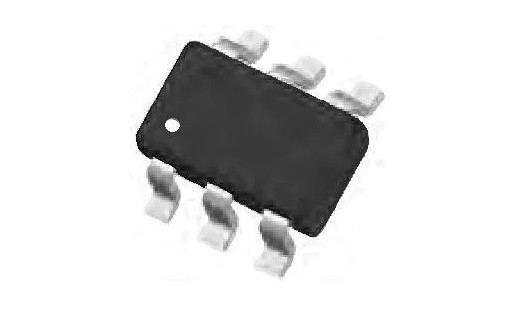

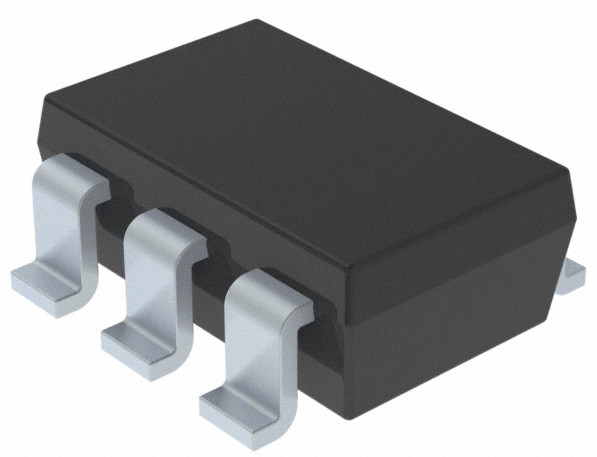

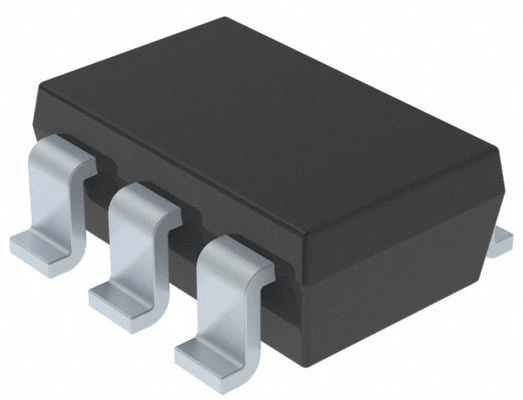

 Mini Size Package di SOT26

Pin--Pin del  compatibile con AP3105NA/NV/NL/NR

Pin Assignments

Applicazioni

adattatori/caricatori di commutazione AC-DC del 

forza ausiliaria del  ATX/BTX

alimentazioni elettriche del decoder del  (STB)

alimentazioni elettriche di commutazione di struttura aperta del 
