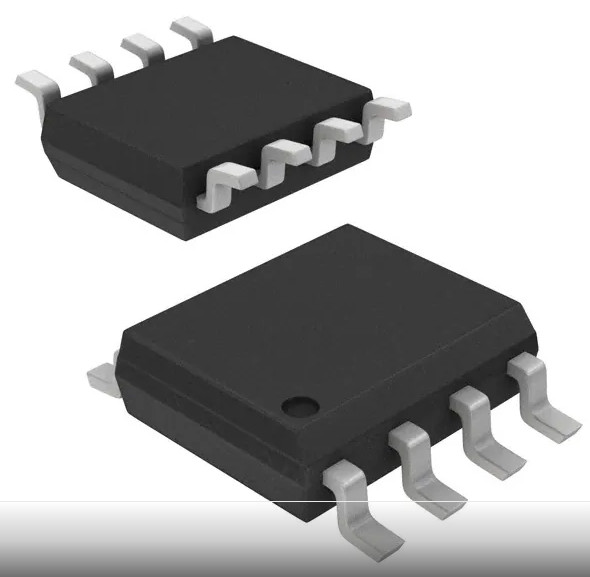

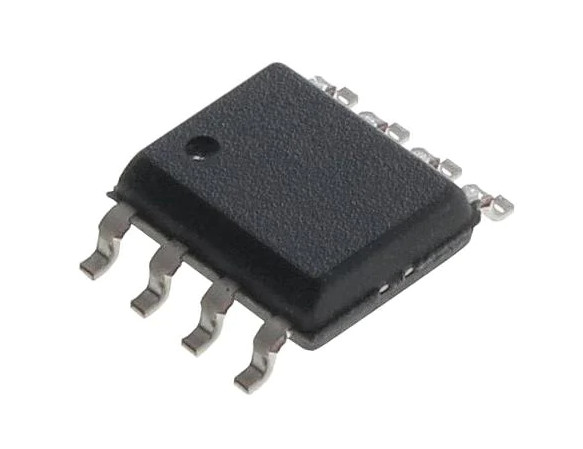

Ricetrasmettitore RS422 pieno RS485 8-SOIC 70 sistemi MV 5Mbps di ISL8490IBZ-T 1/1

Ricetrasmettitore RS422 pieno RS485 8-SOIC 70 sistemi MV 5Mbps di ISL8490IBZ-T 1/1

I dispositivi di ISL8485, di ISL8490 e di ISL8491 RS-485/RS-422 sono BiCMOS 5V alimentato, singoli ricetrasmettitori che incontrano sia le norme RS-485 che RS-422 per la comunicazione equilibrata. A differenza dei dispositivi competitivi, questa famiglia è specificata per i rifornimenti di tolleranza di 10% (4.5V a 5.5V). I tassi di dati della caratteristica ISL8485, ISL8490 e ISL8491 fino a 5Mbps. Tutti i dispositivi presentano un carico di singola unità al bus RS-485, che permette fino a 32 ricetrasmettitori sulla rete. Gli input del ricevitore (Rx) caratterizzano «un a sicurezza intrinseca se» la progettazione aperta, che assicura un livello Rx di logica producesse se gli input di Rx stanno galleggiando. Le uscite del driver (Tx) sono cortocircuito protettivo, anche per le tensioni che superano la tensione di alimentazione elettrica. Ulteriormente, i circuiti termici di arresto del su chip disattivano le uscite di Tx per impedire il danno se la dissipazione di potere diventa eccessiva. I ISL8490 e i ISL8491 sono configurati per (perni input di Rx e dell'uscita separati di Tx) le applicazioni piene duplex. La multisala in semiduplex di configurazioni (ISL8485) gli input di Rx e le uscite di Tx per permettere i ricetrasmettitori con Rx e Tx disattiva le funzioni in 8 pacchetti di Ld.

Caratteristiche

• Specificato per i rifornimenti di tolleranza di 10%

• Protezione della classe 3 ESD (HBM) su tutti i perni: 7kV

• Alti tassi di dati: fino a 5Mbps

• Il carico di singola unità permette fino a 32 dispositivi sul bus

• Corrente tranquilla bassa: 500µA

• -7V alla gamma di tensione in ingresso di comune-modo di +12V

• Tre stato uscite di Tx e di Rx (eccetto ISL8490)

• ritardi di propagazione 30ns, direzione obliqua 5ns

• Piedinature piene duplex ed in semiduplex

• Operazione da un singolo rifornimento di +5V (tolleranza di 10%)

• Limitazione corrente ed arresto termico per protezione di sovraccarico del driver

• il più senza Pb tempra (RoHS compiacente)

Applicazioni

• Automazione di fabbrica

• Reti di sicurezza

• Sistemi di costruzione del controllo ambientale

• Reti controllo dei processi/industriali

• Traduttori livellati (per esempio, RS-232 a RS-422)

• RS-232 «cavi di estensione»


Circuiti di funzionamento tipici


specificazione di ISL8490IBZ-T
