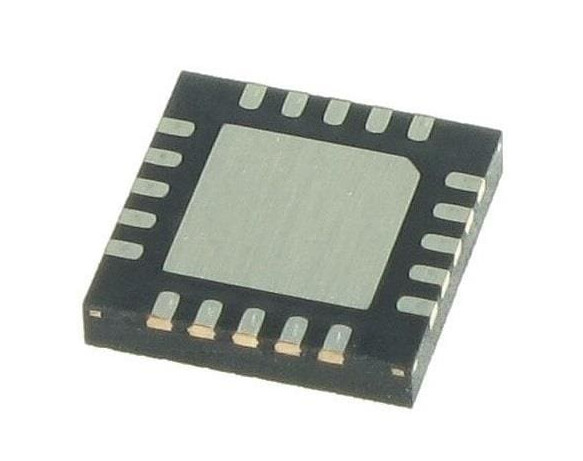

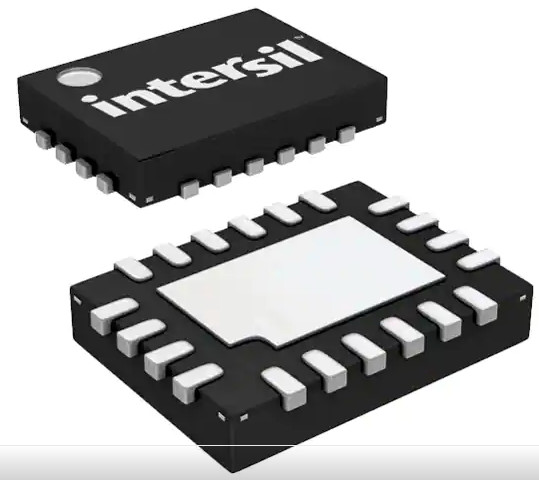

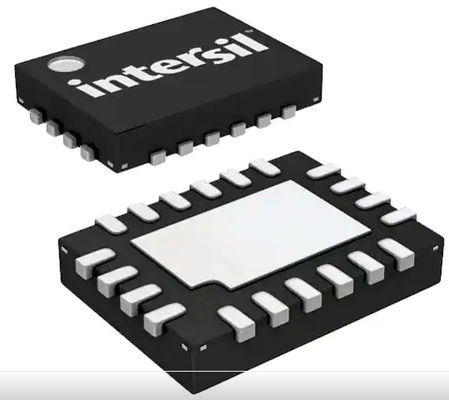

Ione del litio di IC del caricatore della gestione della batteria di ISL9219IRZ-T/polimero 20-QFN (3x4)

Ione del litio di IC del caricatore della gestione della batteria di ISL9219IRZ-T/polimero 20-QFN (3x4)

Il ISL9219 è un alto caricabatteria unicellulare completamente integrato dello Li-ione di tensione in ingresso. Questo caricatore è completamente conformemente alla specificazione elettrica di USB. Il caricatore esegue la funzione della tassa di CC/CV richiesta dalle batterie dello Li-ione. Il caricatore accetta una tensione in ingresso fino a 28V ma è disabile quando la tensione in ingresso supera la soglia di OVP, tipicamente 6V, impedire l'eccessiva dissipazione di potere. La valutazione 28V elimina il circuito di protezione contro le sovratensioni richiesto in un caricatore basso di tensione in ingresso. La corrente di carica veloce è programmabile con una resistenza esterna e la corrente della fine-de-tassa (EOC) è riparata a 50mA per qualunque tipo di fonte di input. Quando l'alimentazione dell'input è identificata come porta USB, il regolatore ospite più ulteriormente identificherà il tipo di potere del porto e guiderà il perno di USBI di conseguenza. Quando la tensione della batteria è più bassa della soglia di precarica, che è inoltre programmabile con una resistenza esterna, il caricatore presuppone la batteria con una corrente costante 85mA. La tassa è completa quando la corrente di carica si riduce al livello attuale di EOC durante la fase della tassa del cv. Gli STAT1 e gli STAT2 forniscono l'indicazione unica per ogni circostanza caricantesi. Una funzione ripiegata termica interna protegge il caricatore da tutto il guasto termico. I perni di STAT1, di STAT2, di TRKL e di ACFLT sono del tipo aperto dello scolo, permettendo un'interfaccia semplice ad un microprocessore o ad un LED. Quando nessun adattatore è attaccato o quando disabile, il caricatore ricava più di meno della corrente di perdita 1µA dalla batteria. Le caratteristiche supplementari comprendono fonte protetta di OVP una elettrico buona, il presupposto di batteria sovra-scaricata, un'interfaccia del termistore di NTC per caricare la batteria in una gamma di temperature sicura, la ricarica automatica ed il pacchetto termicamente migliorato di QFN.

Caratteristiche

• Caricatore completo per le batterie unicellulari polimero/dello Li-ione

• Elemento integrato del passaggio e sensore corrente

• Nessun diodo di bloccaggio esterno ha richiesto

• Conteggio componente e costo bassi

• 0,7% accuratezze di tensione

• Correnti di carica programmabili

• 250µA (tipo) sospendono la corrente tranquilla

• USB 100mA/500mA aderisce

• Termale della corrente di carica ripiegato per protezione termica

• Carica del gocciolamento per batterie completamente scaricate

• tensione massima 28V per l'input di potere

• Indicazione di stato della tassa

• Di meno che la corrente di perdita 1µA fuori dalla batteria quando nessun'alimentazione in ingresso di entrata allegata o handicappati del caricatore

• Gamma di temperatura ambiente: -40°C a +85°C

• senza Pb (RoHS compiacente)


Piedinatura


specificazione di ISL9219IRZ-T
