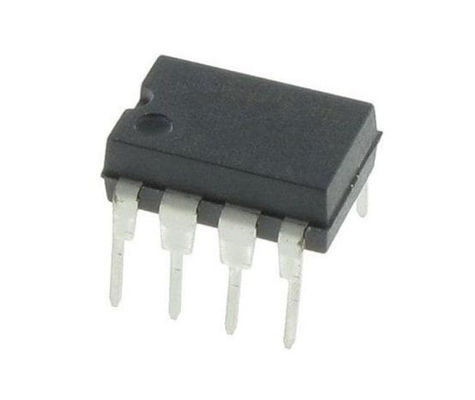

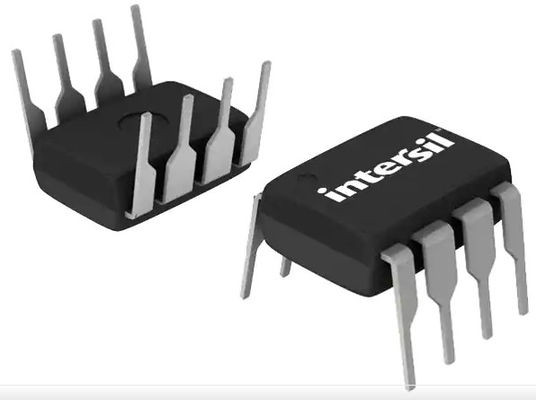

Regolatore di commutazione della pompa di carica di ICL7660SIPAZ IC - uscita 45mA 8-DIP di Vin 2Vin 1

Regolatore di commutazione della pompa di carica di ICL7660SIPAZ IC - uscita 45mA 8-DIP di Vin 2Vin 1

I convertitori eccellenti della tensione di ICL7660A e di ICL7660S sono conversione monolitica CI di tensione di CMOS che assicurano i vantaggi significativi della prestazione sopra altri simili dispositivi. Sono sostituzioni dirette per lo standard industriale ICL7660 che offre una gamma estesa di tensione di rifornimento di funzionamento fino a 12V, con rifornimento più basso corrente. Un perno di spinta di frequenza è stato incorporato per permettere all'utente di raggiungere l'impedenza più a basso rendimento malgrado per mezzo di più piccoli condensatori. Tutti i miglioramenti sono evidenziati «nella sezione di specifiche elettriche» alla pagina 3. che i parametri critici sono assicurati sopra le intere gamme di temperature commerciali ed industriali. I ICL7660S e i ICL7660A eseguono le conversioni di tensione di rifornimento dal positivo alla negazione per una gamma dell'input di 1.5V a 12V, con conseguente tensioni in uscita complementari di -1.5V a -12V. Soltanto due condensatori esterni non critici sono necessari, per le funzioni del bacino idrico della tassa e della pompa di carica. Il ICL7660S e il ICL7660A possono essere collegati per funzionare come duplicatore di tensione e genereranno fino a 22.8V con un input 12V. Possono anche essere usati come i moltiplicatori di una tensione o divisori di tensione. Ogni chip contiene un regolatore dell'alimentatore in CC di serie, l'oscillatore di RC, il traduttore del livello di tensione e quattro commutatori potenza di uscita del MOS. L'oscillatore, una volta scarico, oscilla ad una frequenza nominale di 10kHz per una tensione di rifornimento dell'input di 5.0V. Questa frequenza può essere abbassata tramite l'aggiunta di un condensatore esterno al terminale «dell'OSCILLATORE», o l'oscillatore può essere sovreccitato da un orologio esterno. Il terminale «di LV» può essere legato a terra per escludere il regolatore interno di serie e per migliorare l'operazione di bassa tensione (LV). Al medium alle alte tensioni (3.5V a 12V), il perno di LV a sinistra sta galleggiando per impedire il latchup del dispositivo. In alcune applicazioni, un diodo Schottky esterno da VOUT DA RICOPRIRE è necessario accertarsi a latchup dell'operazione libera (vedi Do e faccia la sezione dei not alla pagina 8).

Caratteristiche

• Assicurato abbassi Max Supply Current per tutte le gamme di temperature

• Ampia gamma di tensione di funzionamento: 1.5V a 12V • 100% provato a 3V

• Pin di spinta (Pin 1) per più alta frequenza di commutazione

• Un'efficienza energetica minima assicurata di 96%

• Un'efficienza di conversione minima migliore di tensione a circuito aperto di 99%

• Protezione migliore dell'SCR Latchup

• Conversione semplice del rifornimento di logica di +5V ai rifornimenti di ±5V

• Moltiplicazione semplice di tensione VOUT = (-) nVIN

• Di facile impiego; Richiede soltanto due componenti passive non critiche esterne

• Sostituzione diretta migliore per lo standard industriale ICL7660 ed altri dispositivi di seconda fonte

• Disponibile senza Pb (RoHS compiacente)

Applicazioni

• Conversione semplice di +5V ai rifornimenti di ±5V

• Moltiplicazione di tensione VOUT = ±nVIN

• Rifornimenti negativi per i sistemi e la strumentazione dell'acquisizione dei dati

• Alimentazioni elettriche RS232

• Separatore del rifornimento, VOUT = ±VS

Schema a blocchi funzionale

specificazione di ICL7660SIPAZ

ORIGINALE

La nostra società si assicura che ogni serie di prodotti venga dalla fabbrica originale e può fornire le etichette originali ed i rapporti professionali dell'agenzia di prove.

PREZZO

Forniamo vari canali di citazione e firmiamo il contratto di ordine dopo il negoziato.

TRANSAZIONE

Dopo la comunicazione e l'accordo, vi guideremo per sistemare il pagamento.

CICLO DI CONSEGNA

La consegna lo stesso giorno, generalmente 5-12 giorni lavorativi, può leggermente essere ritardata durante l'epidemia, noi continuerà l'intero processo.

TRASPORTO

Sceglieremo il modo appropriato del trasporto secondo il vostro paese.

IMBALLAGGIO

Dopo la comunicazione con voi, sceglieremo il metodo d'imballaggio appropriato secondo il peso delle merci per assicurare la consegna sicura delle merci.
