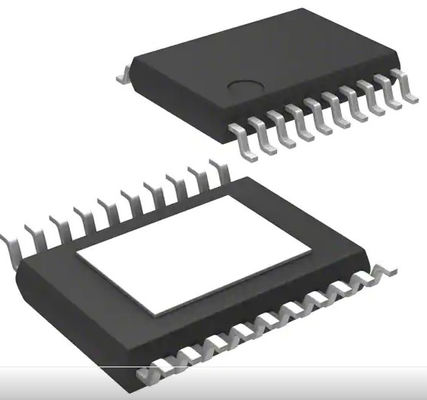

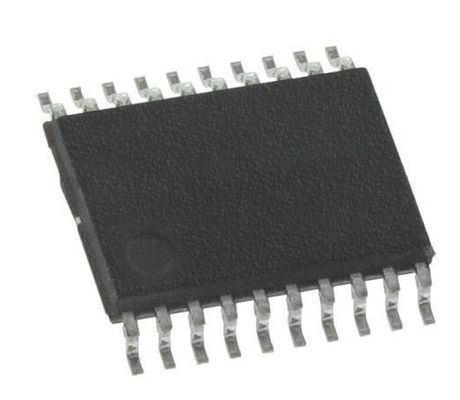

Uscita 20-HTSSOP di IC 2 del regolatore di tensione di TFT LCD del convertitore EL7583IREZ-T7

Uscita 20-HTSSOP di IC 2 del regolatore di tensione di TFT LCD del convertitore EL7583IREZ-T7

Il EL7583 è 3 un convertitore IC del canale DC/DC che è progettato soprattutto per uso nelle applicazioni di TFT LCD. Caratterizza un convertitore di spinta di PWM con 2.7V a 14V ha introdotto la capacità e 5V ad uscita 17V, che alimenta i driver della colonna e fornisce fino a 470mA @ 12V, 370mA @ 15V da rifornimento 5V. Un paio dei circuiti di controllo della pompa di carica fornisce le uscite regolate dei rifornimenti di VOFF e di VON a 8V a 40V e a -5V a -40V, rispettivamente, ciascuno fino a 60mA. Il EL7583 caratterizza la frequenza di commutazione regolabile, l'inizio morbido regolabile e un'uscita separata VON per permettere al controllo di permettere la selezione della sequenza di partenza del rifornimento. Una caratteristica a temperatura eccessiva è fornita per permettere che IC sia protetto automaticamente dall'eccessiva dissipazione di potere. Il EL7583 è disponibile 20 in un pacchetto standard di Ld TSSOP e 20 nel pacchetto senza Pb di Ld HTSSOP. Entrambi sono specificati per l'operazione sopra il -40°C pieno alla gamma di temperature di +85°C.

Caratteristiche

• Rifornimento dell'esposizione di TFT LCD

- Regolatore di spinta

- Pompa di carica di VON

- Pompa di carica di VOFF

• 2.7V al rifornimento di 14V VIN

• 5V < VBOOST="">

• 5V < VON="">

• -40V < VOFF="">

• VBOOST = 12V @ 470mA

• VBOOST = 15V @ 370mA

• Circuito ad alta frequenza e piccolo di spinta dell'induttore DC/DC

• Più di capacità efficiente del convertitore di spinta di 90% DC/DC

• Frequenza regolabile

• Morbido inizio regolabile

• Uscite regolabili

• Le piccole parti contano

• il più senza Pb tempra disponibile (RoHS compiacente)

Applicazioni

• Pannelli di TFT LCD

• PDAs

Schema a blocchi funzionale

specificazione di EL7583IREZ-T7
