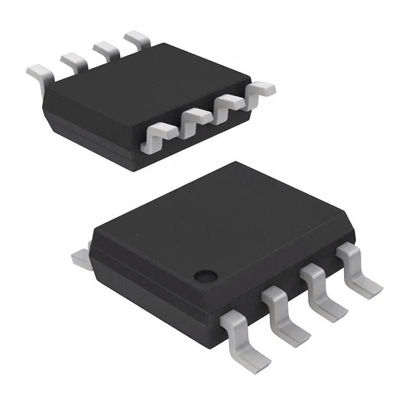

50 ricetrasmettitore mezzo RS422 RS485 8-SOIC del chip 1/1 del circuito integrato di sistemi MV ISL83485IBZ-T

Ricetrasmettitore mezzo RS422 RS485 8-SOIC di ISL83485IBZ-T 1/1

Descrizione

Questi dispositivi di Renesas RS-485/RS-422 sono BiCMOS 3.3V alimentato, singoli ricetrasmettitori che incontrano sia le norme RS-485 che RS-422 per la comunicazione equilibrata. A differenza dei dispositivi competitivi, questa famiglia di Renesas è specificata per i rifornimenti di tolleranza di 10% (3V a 3.6V).

Il tasso di pantano di uso ISL83483 e ISL83488 ha limitato i driver che riducono la EMI e minimizza le riflessioni dalle linee di trasmissione impropriamente terminate, o i tronconi unterminated nel multidrop e nelle applicazioni multipunto.

I tassi di dati fino a 10Mbps sono realizzabili usando il ISL83485, il ISL83490, o i ISL83491, che caratterizzano gli più alti tassi di pantano.

Input di logica (per esempio, DI e DE) accettare i segnali al di sopra di 5.5V, rendente li compatibili con le famiglie di logica 5V.

Gli input del ricevitore (Rx) caratterizzano «un a sicurezza intrinseca se» progettazione aperta, che assicura una logica ad alto rendimento se gli input di Rx stanno galleggiando. Tutti i dispositivi presentano «un carico di singola unità» al bus RS-485, che permette fino a 32 ricetrasmettitori sulla rete.

Le uscite del driver (Tx) sono cortocircuito protettivo, anche per le tensioni che superano la tensione di alimentazione elettrica. Ulteriormente, i circuiti termici di arresto del su chip disattivano le uscite di Tx per impedire il danno se la dissipazione di potere diventa eccessiva.

I ISL83488, i ISL83490 e i ISL83491 sono configurati per (perni input di Rx e dell'uscita separati di Tx) le applicazioni piene duplex. I ISL83488 e i ISL83490 sono offerti nell'economia di spazio 8 pacchetti di Ld per le applicazioni che non richiedono Rx e l'uscita di Tx disattiva le funzioni (per esempio, punto a punto e RS-422). La multisala in semiduplex di configurazioni (ISL83483, ISL83485) gli input di Rx e le uscite di Tx per fornire ai ricetrasmettitori Rx e Tx disattiva le funzioni in 8 pacchetti di Ld.

Caratteristiche

• Funzioni a partire da un singolo rifornimento di +3.3V (tolleranza di 10%)

• Interoperabile con logica 5V • Alti tassi di dati fino a 10Mbps

• Il carico di singola unità permette fino a 32 dispositivi sul bus

• Il tasso di pantano ha limitato le versioni per la trasmissione dei dati senza errori (ISL83483, ISL83488) fino a 250kbps,

• Modo a corrente debole di arresto (ISL83483, ISL83485, ISL83491) 15nA

• -7V alla gamma di tensione in ingresso di comune-modo di +12V

• Tre-stato Rx ed uscite di Tx (eccetto ISL83488, ISL83490)

• ritardo di propagazione 10ns, 1ns direzione obliqua (ISL83485, ISL83490, ISL83491)

• Piedinature piene duplex ed in semiduplex

• Limitazione corrente ed arresto termico per protezione di sovraccarico del driver

• senza Pb (RoHS compiacente)

Applicazioni

• Automazione di fabbrica

• Reti di sicurezza

• Sistemi di costruzione del controllo ambientale

• Reti controllo dei processi/industriali

• Traduttori livellati (per esempio, RS-232 a RS-422)

• RS-232 «cavi di estensione»

Specificazione di ISL83485IBZ-T
