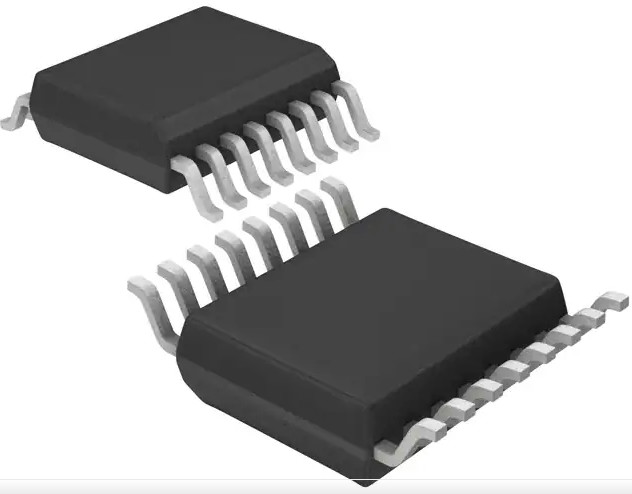

ISL6752AAZA-T CI comune Chips Regulator Output Controller IC 16-QSOP

Regolatore capace IC 16-QSOP dell'uscita di isolamento positivo del regolatore del Interamente ponte di ISL6752AAZA-T

Il ISL6752 è un ad alto rendimento, regolatore alternativo del interamente ponte PWM di commutazione di Zero-tensione di conteggio del basso perno (ZVS). Come il ISL6551 di Intersil, raggiunge l'operazione di ZVS guidando i FETs superiori del ponte ad un duty cycle fisso di 50% mentre i FETs più bassi del ponte sono il trascinare-bordo modulato con i ritardi di commutazione sonori regolabili. Confrontato al metodo di controllo fase-spostato più esperto, questo algoritmo offre l'efficienza equivalente e la prestazione leggera migliore e di sovracorrente del carico con meno complessità in un pacchetto più basso di conteggio di perno.

Le caratteristiche ISL6752 hanno complementato le uscite di PWM per controllo sincrono del raddrizzatore (SR). Le uscite complementate possono essere avanzate o ritardate dinamicamente riguardante le uscite di PWM facendo uso di una tensione di controllo esterno.

Questo avanzato di BiCMOS caratteristica del progetto il tempo morto di precisione e controllo sonoro di ritardo e un oscillatore regolabile a frequenza operativa 2MHz. Ulteriormente, la soppressione di multi-impulso assicura gli impulsi alternanti dell'uscita ai duty cycle bassi in cui il salto di impulso può accadere.

Caratteristiche

• Ritardo sonoro regolabile per l'operazione di ZVS

• Uscite sincrone di controllo del raddrizzatore con il ritardo/l'avanzamento regolabili

• controllo di Corrente-modo

• soglia corrente di limite di 3%

• Controllo di tempo morto regolabile

• corrente di partenza 175µA

• Rifornimento UVLO

• Frequenza regolabile dell'oscillatore fino a 2MHz

• Protezione a temperatura eccessiva interna

• Uscita attenuata del dente di sega dell'oscillatore

• Senso corrente veloce produrre ritardo

• Limite regolabile del picco di corrente del ciclo-da-ciclo

• soppressione del bordo di attacco 70ns

• soppressione di Multi-impulso

• senza Pb (RoHS compiacente)

Applicazioni

• Convertitori del interamente ponte di ZVS

• Le Telecomunicazioni e potere di datacom

• Potere senza fili della stazione base

• Potere del file server

• Centrali elettriche industriali

Specificazione di ISL6752AAZA-T
