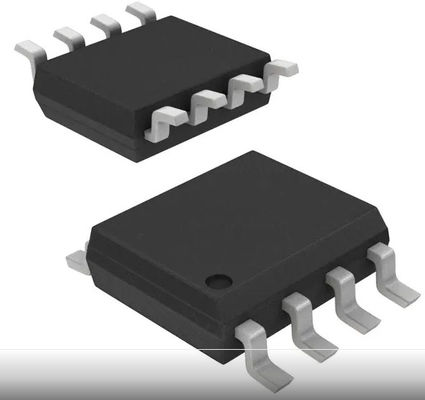

Ricetrasmettitore mezzo RS422 RS485 8-SOIC 4.5V ~ 5.5V 20 sistemi MV di ISL3152EIBZ-T 1/1

Ricetrasmettitore mezzo RS422 RS485 8-SOIC di ISL3152EIBZ-T 1/1

La famiglia di ISL315xE (ISL3150E, ISL3152E, ISL3153E, ISL3155E, ISL3156E e ISL3158E) di 5V ha alimentato i ricetrasmettitori RS-485/RS-422 caratterizza l'azionamento ad alto rendimento e l'alta protezione di ESD. I dispositivi resistono ai colpi di ±16.5kV IEC61000-4-2 ESD senza fermo-su. La grande tensione in uscita di 3.1V tipico in un carico 54Ω fornisce l'alta immunità di rumore e permette all'azionamento dei segmenti lunghi del bus di fino a 8000ft, o ad otto termini 120Ω in una topologia della stella.

Questi dispositivi possiedono di meno che le correnti di ingresso del bus 125µA, così costituendo un 1/8 di carico di unità vero. L'azionamento ad alto rendimento combinato con le correnti di ingresso basse del bus tiene conto il collegamento dei fino a 512 ricetrasmettitori sullo stesso bus.

Gli input del ricevitore caratterizzano una progettazione a sicurezza intrinseca completa che gira il ricevitore produce su quando gli input del bus sono aperti o messi.

La famiglia di ISL315xE include mezzo ed i ricetrasmettitori pieni duplex con attivo alto driver-permettono ai perni ed il ricevitore attivo-basso permette ai perni. Questi ricetrasmettitori sostengono i tassi di dati di 115kbps, di 1Mbps e di 20Mbps. La loro prestazione è caratterizzata da -40°C a +85°C.

Caratteristiche

• Alto VOD: 3.1V (tipo) in RD = 54Ω

• Correnti basse del bus: 125µA costituisce un 1/8 di carico di unità vero

• Tiene conto fino a 512 ricetrasmettitori sul bus

• protezione di ±16.5kV ESD sui perni dell'ingresso/uscita del bus

• Alta tolleranza transitoria di sovratensione di ±100V

• Uscite a sicurezza intrinseca complete per gli input aperti o messi

• Capacità calda della spina - le uscite del ricevitore e del driver rimangono ad alta impedenza durante il ciclo iniziale e spengono

• Tassi di dati di sostegno: 115kbps, 1Mbps, 20Mbps

• Corrente bassa del rifornimento (driver disabile): 550µA

• Corrente ultrabassa di arresto: 70nA

Applicazioni

• Sistemi pratici automatizzati della lettura del e-metro

• Alti sistemi di conteggio di nodo

• Sistemi di Fieldbus e di PROFIBUS nell'automazione di fabbrica

• Reti della videocamera di sicurezza

• Illuminazione, elevatore e automazione in costruzione dei sistemi di controllo di HVAC

• Reti industriali del controllo dei processi

• Reti con topologia della stella

• Reti della lunga distanza nelle miniere di carbone e negli impianti offshore

Specificazione di ISL3152EIBZ-T
