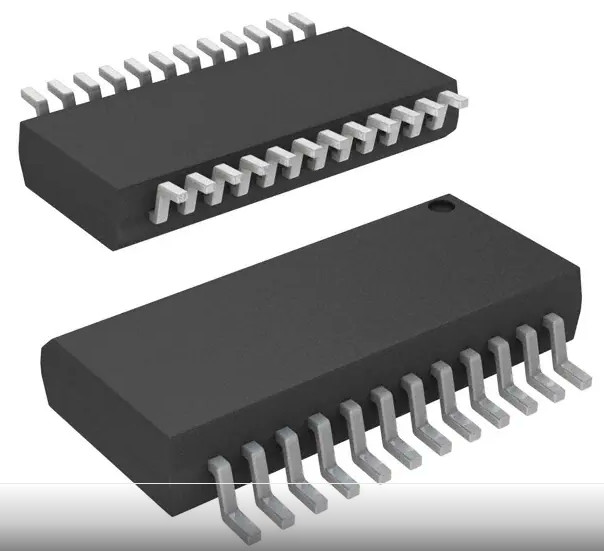

Driver 24-QSOP 60MA di Chip Video Amp Ic 3 del circuito integrato EL4543IUZ-T7
| Luogo di origine | U.S.A. |
|---|---|
| Marca | Renesas Electronics America Inc |
| Certificazione | RoHS |
| Numero di modello | EL4543IUZ-T7 |
| Quantità di ordine minimo | 1000 |
| Prezzo | negotiate |
| Imballaggi particolari | Bobina |
| Tempi di consegna | 5-8 giorni del lavoro |
| Termini di pagamento | T/T |
| Capacità di alimentazione | 3000 |
Contattami per campioni e coupon gratuiti.
WhatsApp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
In caso di dubbi, forniamo assistenza online 24 ore su 24.
xDettagli
| Numero di circuiti | 3 | Larghezza di banda 3 dB | 350MHz |
|---|---|---|---|
| Tasso di risposta | 1000V/µs | Corrente - Fornitura | 14,5 mA |
| Corrente - Uscita / Canale | 60 mA | Tensione - Alimentazione, singola/doppia (±) | 5 V ~ 12 V ± 2,5 V ~ 6 V |
| Evidenziare | Chip del circuito integrato EL4543IUZ-T7,Amp video CI 24-QSOP,EL4543IUZ-T7 video amp CI |
||
Descrizione di prodotto
EL4543IUZ-T7 video driver 24-QSOP di amp 3
Il EL4543 è un amplificatore differenziale triplo di alta larghezza di banda con la codifica integrata di video segnali di sincronizzazione. Gli input sono adatti a trattare il video ad alta velocità o altri segnali di comunicazioni nella forma asimmetrica o differenziale e la gamma dell'input del comune-modo estende tutto il modo fino la ferrovia negativa permettendo alla segnalazione terra-fornita di rimandi nelle applicazioni della semplice alimentazione. L'alta larghezza di banda permette al differenziale che segnala su a coppia attorcigliata standard o sul coassiale con distorsione armonica molto bassa, mentre le risposte interne assicurano il guadagno e la fase equilibrati alle uscite che riducono la EMI irradiata e le armoniche.
La logica inclusa codifica i segnali di sincronizzazione verticale e di video orizzontale standard sul modo comune dei twisted pair, trasmettente questa ulteriore informazione senza il requisito degli amplificatori o delle linee di trasmissione supplementari. Il EL4543 permette alle riduzioni dei costi significative del sistema in paragone alla linea discreta alternative del driver.
Il EL4543 è disponibile sia nei 24 pacchetti di Ld QSOP che 20 in un pacchetto di Ld QFN ed è specificato per l'operazione sopra il -40°C alla gamma di temperature di +85°C.
Caratteristiche
• Completamente ingressi differenziali, uscite e risposte
• larghezza di banda di 350MHz -3dB
• tasso di pantano 1200V/µs
• distorsione di -75dB a 5MHz
• Singolo 5V all'operazione 12V
• corrente d'uscita minima 50mA
• Corrente tipica del rifornimento di totale elettrico basso 36mA
• disponibile senza Pb (RoHS compiacente)
Applicazioni
• Driver a coppia attorcigliata
• Linea driver differenziale
• VGA più a coppia attorcigliata
• Trasmissione dei segnali analogici in un ambiente rumoroso
Specificazione di EL4543IUZ-T7
|
Mfr
|
Elettronica America inc di Renesas
|
|
Applicazioni
|
Driver
|
|
Tipo dell'uscita
|
Differenziale
|
|
Numero dei circuiti
|
3
|
|
Larghezza di banda di -3db
|
350 megahertz
|
|
Tasso di pantano
|
1000V/µs
|
|
Corrente - rifornimento
|
14,5 mA
|
|
Corrente - uscita/Manica
|
60 mA
|
|
Tensione - rifornimento, singolo/doppio (±)
|
5V ~ 12V, ±2.5V ~ 6V
|
|
Montaggio del tipo
|
Supporto di superficie
|
|
Pacchetto/caso
|
24-SSOP (0,154", larghezza di 3.90mm)
|
|
Pacchetto del dispositivo del fornitore
|
24-QSOP
|
ORIGINALE
La nostra società si assicura che ogni serie di prodotti venga dalla fabbrica originale e può fornire le etichette originali ed i rapporti professionali dell'agenzia di prove.
PREZZO
Forniamo vari canali di citazione e firmiamo il contratto di ordine dopo il negoziato.
TRANSAZIONE
Dopo la comunicazione e l'accordo, vi guideremo per sistemare il pagamento.
CICLO DI CONSEGNA
La consegna lo stesso giorno, generalmente 5-12 giorni lavorativi, può leggermente essere ritardata durante l'epidemia, noi continuerà l'intero processo.
TRASPORTO
Sceglieremo il modo appropriato del trasporto secondo il vostro paese.
IMBALLAGGIO
Dopo la comunicazione con voi, sceglieremo il metodo d'imballaggio appropriato secondo il peso delle merci per assicurare la consegna sicura delle merci.
