Il circuito integrato Chip Buck Regulator IC 0.8V 1 di ISL8014AIRZ-T ha prodotto 4A

Uscita regolabile 0.8V 1 4A 16-VQFN del positivo di ISL8014AIRZ-T Buck Switching Regulator IC

Il ISL8014A è un'alta efficienza, convertitore scendere monolitico e sincrono di DC/DC che può consegnare fino alla corrente d'uscita continua 4A da un 2.8V al rifornimento dell'input 5.5V. Usa un'architettura corrente di controllo per consegnare l'operazione di duty cycle molto bassa ad alta frequenza con la risposta transitoria veloce e la stabilità eccellente del ciclo.

Il ISL8014A integra un paio del P-Manica basso della Su resistenza e dei MOSFETs interni di N-Manica per massimizzare l'efficienza e minimizzare il conteggio componente esterno. L'operazione 100% di tempo di utilizzazione permette più di meno della tensione di interruzione procedura 400mV alla corrente d'uscita 4A. L'alta frequenza di commutazione di modulazione di impulso-larghezza 1MHz (PWM) permette per uso di piccole componenti esterne e l'input di SINCRONIZZAZIONE permette ai CI multipli di sincronizzare sfasato per ridurre l'ondulazione ed eliminare le frequenze di battito.

Il ISL8014A può essere configurato per il servizio continuo discontinuo o forzato al carico leggero. Il servizio continuo forzato riduce il rumore e l'interferenza di rf mentre il modo discontinuo fornisce l'alta efficienza riducendosi commutando le perdite ai carichi leggeri.

La protezione dell'errore è assicurata dalla limitazione corrente del modo interno del singhiozzo durante gli stati di sovracorrente e di cortocircuito, un comparatore di sovratensione dell'uscita ed il circuito a temperatura eccessiva del monitor. Un elettrico buon monitor di tensione in uscita indica quando l'uscita è nel regolamento.

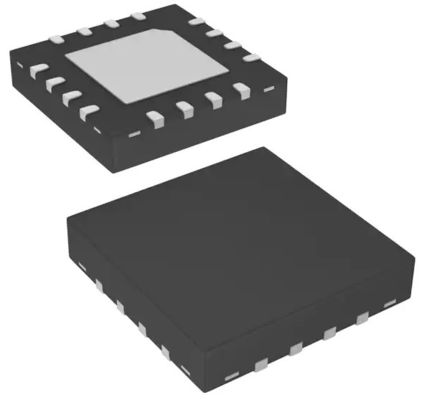

Il ISL8014A è offerto in un'economia di spazio 4mmx4mm QFN, pacchetto senza piombo con le strutture esposte del cavo del cuscinetto per la resistenza termica bassa.

Il ISL8014A offre ad un 1ms il elettrico buon temporizzatore (della PAGINA) a ciclo iniziale. Quando l'arresto, ISL8014A scarica il condensatore dell'uscita. Altre caratteristiche comprendono l'morbido inizio interno, la compensazione interna, la protezione di sovracorrente e l'arresto termico.

Il ISL8014A è offerto 16 in un pacchetto di Ld 4mmx4mm QFN con altezza massima di 1mm. Il convertitore completo occupa di meno che l'area 0.4in2.

Caratteristiche

• Regolatore sincrono del dollaro di alta efficienza con efficienza di fino a 97%

• Elettrico buona uscita (della PAGINA) con un ritardo 1ms

• 2.8V a tensione di rifornimento 5.5V

• temperatura eccessiva/carico/linea di accuratezza dell'uscita di 3%

• corrente d'uscita 4A

• Pin compatibile a ISL8013A

• Partenza con uscita prebiased

• Morbido inizio interno - 1ms

• scarico dell'uscita della Morbido fermata durante il disabile

• corrente tranquilla del rifornimento 35µA nel modo di PFM

• Modo forzato selezionabile di PWM e modo di PFM

• Sincronizzazione esterna fino a 4MHz

• Di meno che la corrente controllata di arresto di logica 1µA

• duty cycle massimo di 100%

• Compensazione corrente interna di modo

• Limitazione di picco di corrente e protezione di cortocircuito di modo del singhiozzo

• Protezione a temperatura eccessiva

• Piccoli 16 Ld 4mmx4mm QFN

• Senza Pb (RoHS compiacente)

Applicazioni

• Moduli del POLITICO di DC/DC

• Potere di ΜC/ΜP, di FPGA e di DSP

• Moduli alimentabili di DC/DC per i router e gli scambisti

• Strumenti portatili

• Sistemi di misura e della prova

• dispositivi a pile dello Li-ione

• Piccoli moduli di fattore forma (SFP)

• Lettori di codici a barre

Pin Configuration

Specificazione di ISL8014AIRZ-T

Applicazione tipica
