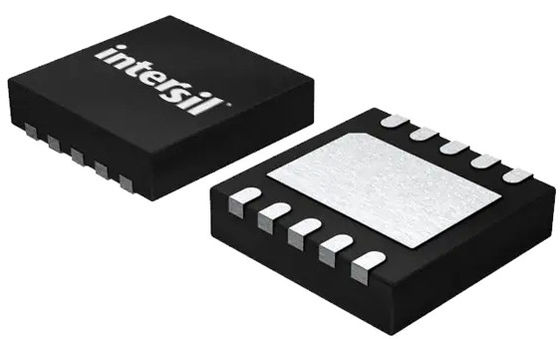

Uscita regolabile positiva 3A del regolatore di tensione lineare di 10-DFN ISL80103IRAJZ-TK IC 1

Uscita regolabile positiva 3A 10-DFN di IC del regolatore di tensione lineare di ISL80103IRAJZ-TK 1

I ISL80102 e i ISL80103 sono bassa tensione, LDOs a corrente forte e a una uscita specificata per la corrente d'uscita 2A e 3A, rispettivamente. Questo LDOs funziona a partire dalle tensioni in ingresso di 2.2V a 6V ed è capace di fornitura delle tensioni in uscita di 0.8V a 5.5V.

Un condensatore esterno sul perno di morbido inizio fornisce l'adeguamento per le applicazioni che richiedono l'afflusso corrente di meno del limite corrente. PERMETTA alla caratteristica permette che la parte sia disposta in un modo corrente tranquillo basso di arresto. Un processo di BiCMOS di submicron è usato affinchè questa famiglia di prodotto consegni la prestazione analogica classa miglirice ed il valore globale.

Questo il CMOS (LDOs) li consuma la corrente tranquilla significativamente più bassa in funzione del carico sopra LDOs bipolare, in modo da è più efficiente e permette i pacchetti con le più piccole orme. La corrente tranquilla è stata compromessa modestamente per permettere ad una risposta transitoria del carico veloce principale della classe e quindi ad una banda totale più bassa di regolamento di CA per un LDO in questa categoria.

Caratteristiche

• Stalla con i condensatori ceramici

• 2A e 3A le valutazioni di corrente d'uscita

• 2.2V a 6V la gamma di tensione in ingresso

• Accuratezza di ±1.8% VOUT assicurata sopra la linea, il carico e TJ = -40°C a +125°C

• Tensione molto bassa di interruzione procedura 120mV a 3A (ISL80103)

• Risposta transitoria molto veloce

• 62dB eccellente PSRR

• Rumore dell'uscita 49ΜVRMS

• Elettrico buona uscita

• Limitazione regolabile della corrente di afflusso

• Cortocircuito e protezione a temperatura eccessiva

• Disponibile nei 10 Ld DFN

Applicazioni

• Server

• Telecomunicazioni e rete

• Attrezzatura medica

• Sistemi di strumentazione

• Router e scambisti


Specificazione di ISL80103IRAJZ-TK

DIAGRAMMA TIPICO DI APPLICAZIONE PER LA VERSIONE REGOLABILE DI TENSIONE IN USCITA
