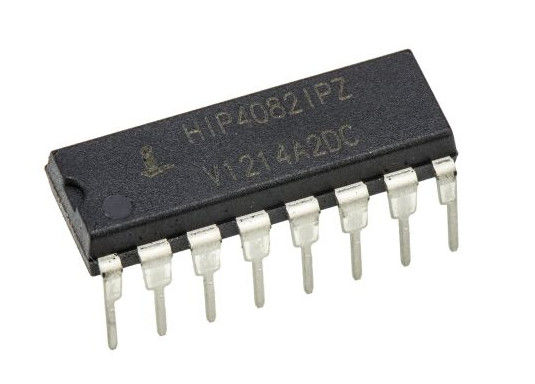

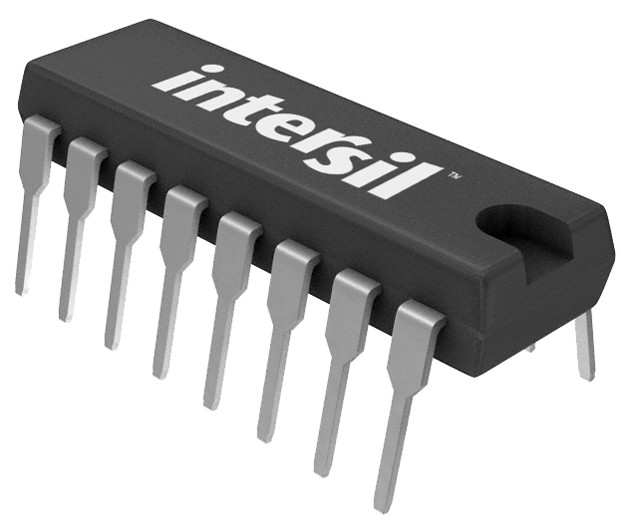

Circuito integrato Chip Half Bridge Driver Ic di HIP4082IPZ non che inverte 16-PDIP 1V

Driver IC Non-Inverting 16-PDIP del portone del Mezzo ponte di HIP4082IPZ

Il HIP4082 è un driver per media frequenza e medio IC del MOSFET di N-Manica del H-ponte di tensione, disponibili in 16 cavo pacchetti di plastica di SOIC (n) e della IMMERSIONE.

Specificamente mirato a per il controllo motorio di PWM e le applicazioni di UPS, il ponte ha basato le progettazioni è reso semplice e flessibile con il driver del H-ponte HIP4082. Con l'operazione fino a 80V, il dispositivo è più adatto alle applicazioni dei livelli di potere moderati.

Simile al HIP4081, ha un protocollo flessibile dell'input per determinare ogni combinazione possibile del commutatore eccetto quelli che causerebbero la a tiro-attraverso la circostanza. Il HIP4082 ha ridotto la corrente di azionamento permette il più piccolo imballaggio ed ha una vasta gamma molto dei periodi morti programmabili (0,1 4,5 a  s) che la rendono ideale per le frequenze di commutazione fino a 200kHz. Il HIP4082 non contiene una pompa di carica interna, ma comprende la non chiusura del controllo di traduzione dello livello-spostamento dei circuiti di azionamento superiori.

Questo insieme delle caratteristiche e delle specifiche è ottimizzato per le applicazioni dove la dimensione ed il costo sono importanti. Per le applicazioni che hanno bisogno di più alta capacità di azionamento i HIP4080A e i HIP4081A sono raccomandati.

Caratteristiche

• Guida indipendente il FET di N-Manica 4 in mezzo ponte o nelle configurazioni complete del ponte

• Fornitura Max Voltage della linguetta per calzare gli stivali a 95VDC

• Carico degli azionamenti 1000pF in aria libera a 50°C con l'aumento ed i tempi di caduta tipicamente di 15ns

• Tempo morto Utente-programmabile (0,1 4,5 a  s)

• Il DIS (disattivi) passa sopra al controllo introdotto e rinfresca il condensatore della linguetta per calzare gli stivali quando minimo tirato

• Soglie introdotte di logica compatibili con 5V ai livelli logici 15V

• Tiro-attraverso protezione

• Protezione di Undervoltage

• Il più senza Pb tempra disponibile (RoHS compiacente)

Applicazioni

• Sistemi di UPS

• Controlli motori di CC

• Alimentazioni elettriche complete del ponte

• Amplificatori di potenza di commutazione

• Sistemi di annullamento di rumore

• Veicoli a pile

• Unità periferiche

• Motori di bobina di voce medi/grandi


specificazione di HIP4082IPZ
