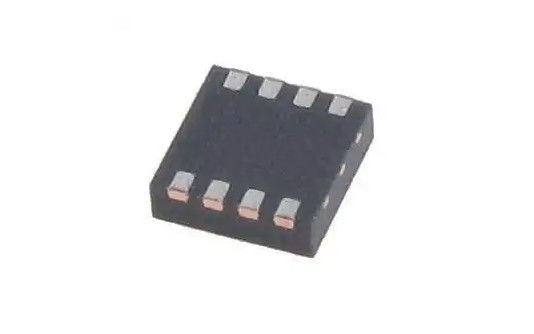

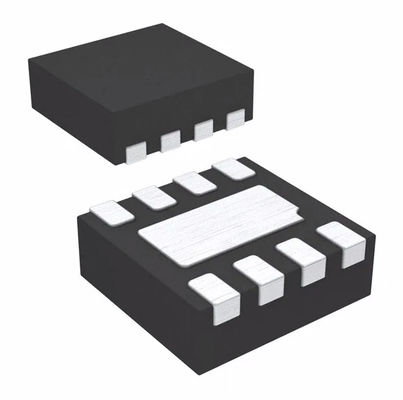

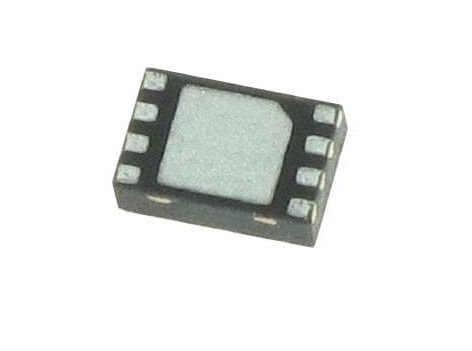

Il ² ottico la C 8-WFDFN di IR I del sensore ISL29021IROZ-T7 ha esposto il cuscinetto 2.25V ~ 3.63V

Il ² ottico la C 8-WFDFN di IR I del sensore ISL29021IROZ-T7 ha esposto la luce del cuscinetto ai convertitori di Digital

Il ISL29021 è una prossimità integrata e un sensore infrarosso con un driver incorporato di IR LED e l'interfaccia di I2C (SMBus compatibile). Questo dispositivo fornisce la percezione infrarossa per permettere la stima di prossimità ha caratterizzato con la funzione di interruzione. Per infrarosso e prossimità che percepiscono, un ADC interno è stato progettato basato sulla tecnica di conversione d'equilibratura di A/D. L'ADC è usato per digitalizzare il segnale in uscita dalla matrice del fotodiodo quando il driver interno di IR LED è girato in funzione e a riposo per i periodi di tempo programmati nell'ambito di frequenza utente-selezionata di modulazione per guidare il IR esterno LED. Come questo sensore di prossimità impiega uno schema di annullamento di rumore altamente per rifiutare il rumore indesiderato di IR, l'uscita digitale di prossimità che percepisce le diminuzioni con la distanza. La corrente d'uscita del driver è selezionabile dall'utente fino a 100mA determinare i tipi differenti di emettitori LED di IR. Il modo di funzionamento differente quattro può essere selezionato via l'interfaccia di I2C: IR programmabile che percepiscono una volta, prossimità programmabile che percepiscono una volta, IR continuo programmabile che percepisce e che percepisce continuo programmabile di prossimità. I modi di funzionamento di una volta programmabili notevolmente ridurre potere perché un arresto automatico immediato riduce il rifornimento globale corrente più di meno di 0.5µA. Il ISL29021 sostiene sia l'hardware che le interruzioni di software che rimangono hanno asserito finché l'ospite non la eliminasse attraverso me interfaccia 2C per rilevazione di prossimità. Ha progettato per azionare sopra i rifornimenti a partire da 2.5V a 3.63V, il ISL29021 è specificato per l'operazione sopra il -40°C all'immagine di temperatura ambiente di +85°C. È imballata in un chiaro, 8 pacchetto senza Pb di Ld ODFN.

Caratteristiche

Percezione di prossimità

• Annullamento ambientale di IR durante la percezione di prossimità

- Impianti nell'ambito di luce solare diretta

• Driver di IR LED con la corrente di fonte programmabile

- Azionamento corrente regolabile da 100mA a 12.5mA

• Frequenza corrente programmabile di modulazione del LED

• Risoluzione variabile di conversione fino a 16 bit

• Gamma selezionabile (via I2C)

• Impianti nell'ambito di varie sorgenti luminose, compreso luce solare

Risposta spettrale ideale per il sensore di prossimità

• Gamma del sensore di prossimità da 850nm a 950nm

- Può usare 850nm o la soluzione di 950nm LED

Potere ultrabasso

• 90μA Max Operating Current

• Arresto del software ed arresto automatico

- 0.5μA Max Shutdown Current

Di facile impiego

• Uscita di I2C (SMBus compatibile)

• Nessun algoritmo complesso ha avuto bisogno di

• A temperatura compensata

• Piccolo fattore forma

- 8 pacchetto di Ld 2.0mmx2.1mmx0.7mm ODFN

Caratteristiche supplementari

• I2C e SMBus compatibili

• 1.7V a rifornimento 3.63V per l'interfaccia di I2C

• 2.25V all'alimentazione elettrica del sensore 3.63V

• Senza Pb (RoHS compiacente)

Applicazioni

• Prossimità della tastiera e dell'esposizione che percepisce per:

- Dispositivi mobili: Smart Phone, PDA, GPS

- Dispositivi di calcolo: Notebook PC, Webpad

- Dispositivi del consumatore: LCD-TV, cornice di Digital, macchina fotografica digitale

• Percezione industriale e medica di prossimità

Schema a blocchi

specificazione di ISL29021IROZ-T7
