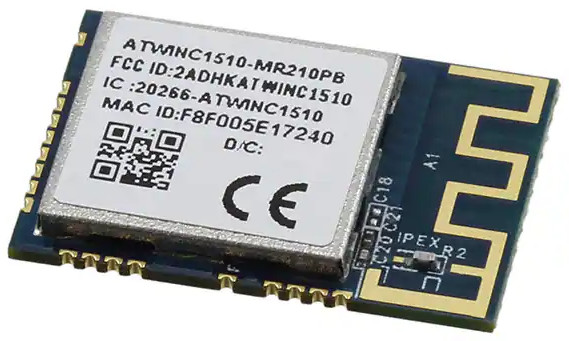

Il modulo 2.4GHz del ricetrasmettitore di ATWINC1510-MR210PB1952 WiFi 802.11b/G/N ha integrato

Il modulo 2.4GHz del ricetrasmettitore di ATWINC1510-MR210PB1952 WiFi 802.11b/G/N ha integrato Trace Surface Mount

Introduzione

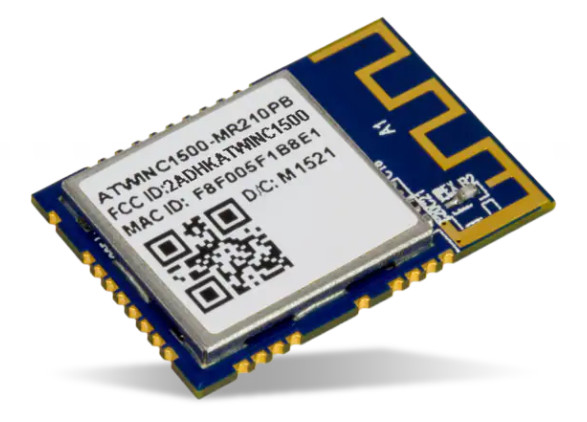

Il ATWINC15x0-MR210xB è un modulo del basso consumo energetico 802,11 b/g/n IoT (Internet delle cose), specificamente ottimizzato per le applicazioni di IoT di potere basso. Il modulo integra l'amplificatore di potenza (PA), amplificatore a basso rumore (LNA), commutatore, gestione di potere e un'antenna stampata o un micro connettore del coassiale (U.FL) per un'antenna esterna con conseguente piccola progettazione di fattore forma (21,7 x 14,7 x 2,1 millimetri). È interoperabile con 802,11 punti di accesso del b/g/n dei vari venditori. Questo modulo fornisce i porti di serie dell'interfaccia periferica (SPI) per collegare mediante interfaccia ad un regolatore ospite. I riferimenti al modulo di ATWINC15x0-MR210xB comprendono i dispositivi del modulo elencati in quanto segue:

• ATWINC1500-MR210PB

• ATWINC1500-MR210UB

• ATWINC1510-MR210PB

• ATWINC1510-MR210UB

Caratteristiche

• IEEE® 802,11 b/g/n una soluzione da 20 megahertz (1x1)

• Singola corrente spaziale nella banda di DOTTRINA di 2,4 gigahertz

• Commutatore integrato di trasmissione/ricevimento

• Antenna integrata del PWB o connettore coassiale di U.FL micro per l'antenna esterna

• Sensibilità e gamma superiori via l'elaborazione dei segnali avanzata di PHY

• Stima avanzata del canale e di equalizzazione

• Sincronizzazione avanzata di sincronizzazione e del trasportatore

• I Wi-Fi® dirigono (di sostegno fino al rilascio 19.5.2 dei firmware)

• Supporto Morbido AP

• Supporti IEEE 802,11 WEP, WPA, sicurezza di WPA2

• Sicurezza di impresa di sostegno con WPA/WPA2 (802.1X) (1)

– EAP-TLS

– EAP-PEAPv0/1 con TLS

– EAP-TTLSv0 con MSCHAPv2

– EAP-PEAPv0/1 con MSCHAPv2

• La capacità di lavorazione superiore del MACKINTOSH tramite hardware ha accelerato l'aggregazione della struttura di A-MSDU/A-MPDU ed il riconoscimento a due livelli del blocco

• motore della gestione della memoria del Su chip per ridurre il carico ospite

• Interfaccia ospite di SPI

• Gamma di temperatura di funzionamento da -40°C alla prestazione di +85°C. rf alla temperatura ambiente di 25oC con un cambiamento di dB 2-3 alle condizioni al contorno

• L'alimentazione elettrica per ingresso/uscita (VDDIO) si infuria da 2.7V a 3.6V

• Alimentazione elettrica per le gamme del convertitore di DC/DC (VBAT) da 3.0V a 4.2V

• Accessorio un cristallo da 26 megahertz

• Memoria flash integrata per il software di sistema

• Modi di risparmio elettrici

– il µA 4 spegne il modo tipico ad ingresso/uscita 3.3V

– il µA 380 fa un pisolino il modo con le regolazioni del chip conservate (usato per il monitoraggio del segnale) (2)

– oscillatore di sonno di potere basso del Su chip

– L'ospite veloce di sveglia da fa un pisolino il modo tramite un perno o una transazione di SPI

• Opzioni veloci dello stivale

– ROM dello stivale del Su chip (stivale istantaneo dei firmware)

– Stivale istantaneo di SPI

– memoria del su chip di Basso perdita per le variabili di stato

– Riassociazione veloce di AP (spettrografia di massa 150)

• pila della rete del Su chip per scaricare MCU

– Caratteristiche TCP, UDP, DHCP, ARP, HTTP, TLS e DNS della rete

– Acceleratori dell'hardware affinchè Wi-Fi e sicurezza di TLS migliorino durata del collegamento

• Acceleratore dell'hardware per il totale di controllo del IP

• Acceleratori dell'hardware per sicurezza di OTA

• Piccolo driver ospite di orma

• Certificazioni di Wi-Fi Alliance® per connettività ed ottimizzazioni

Schema a blocchi

specificazione di ATWINC1510-MR210PB1952
