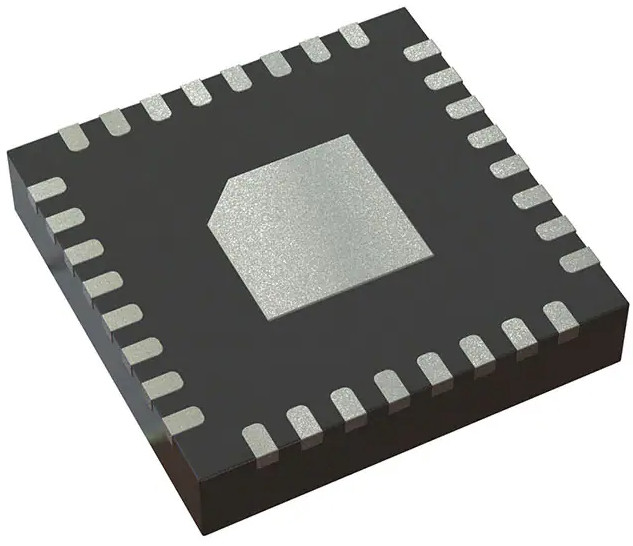

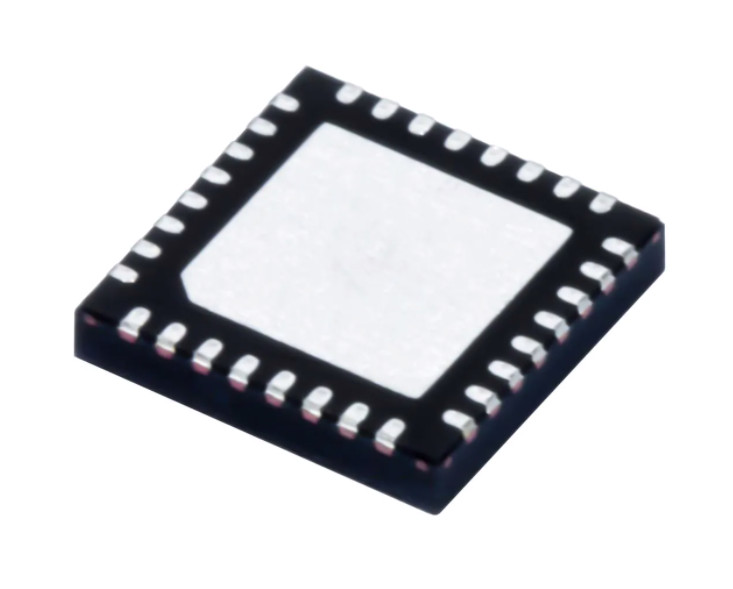

16 bit 16MHz 64.5KB FRAM 32-VQFN (5x5) di IC del microcontroller di MSP430FR2476TRHBR FRAM

16 bit 16MHz 64.5KB (64.5K X 8) FRAM 32-VQFN (5x5) di IC del microcontroller di MSP430FR2476TRHBR FRAM

Descrizione

I microcontroller di MSP430FR247x (MCUs) fa parte della linea cartella del valore di MSP430™ MCU di dispositivi a basso costo forzi ultra basso per le applicazioni di misura e di percezione. MSP430FR247x MCUs integrare 12 un bit SAR ADC ed un comparatore. Il supporto di MSP430FR247x MCUs una gamma di temperature estesa da – 40°C fino a 105°C, in modo dalle applicazioni industriali dell'più alta temperatura può trarre giovamento dalle capacità della dato-registrazione del FRAM dei dispositivi.

MSP430FR247x MCUs sono sostenuti da un esteso ecosistema del software e dell'hardware con le progettazioni di riferimento e gli esempi di codice per ottenere la vostra progettazione iniziata rapidamente. I corredi dello sviluppo comprendono il bordo dello sviluppo dell'obiettivo del perno MSP-TS430PT48 48. Il TI inoltre fornisce il software libero di MSP430Ware™, che è disponibile come componente dell'esploratore delle risorse del withinTI di versioni del desktop e della nuvola di ido del ™ di Studio del compositore di codice. MSP430 MCUs inoltre sono sostenuti da esteso prestito online, quali la nostri serie di esempio del governo della casa, addestramento dell'accademia di MSP e supporto online attraverso i forum di sostegno del TI E2E™.

La piattaforma forza ultra basso del microcontroller di MSP430 (ULP) FRAM combina FRAM unicamente incastonato e un'architettura di sistema forza ultra basso olistica, permettendo che gli analisti programmatori aumentino la prestazione mentre abbassa il consumo di energia. La tecnologia di FRAM combina il veloce a bassa energia scrive, la flessibilità e resistenza di RAM con il comportamento non volatile del flash.

La famiglia del TI MSP430 dei microcontroller a bassa potenza consiste dei dispositivi con differenti insiemi delle unità periferiche mirate a per varie applicazioni. L'architettura, combinata con gli estesi modi a bassa potenza, è ottimizzata per raggiungere la durata di vita della batteria estesa nelle applicazioni portatili di misura. Il MCU caratterizza un CPU di RISC potente di 16 bit, i registri di 16 bit ed i generatori costanti che contribuiscono ad efficienza massima di codice. L'oscillatore digitale (DCO) permette che il MCU svegli dai modi a bassa potenza al modo attivo in meno di 10 µs (tipici).

Caratteristiche

• Microcontroller incastonato

– architettura di RISC di 16 bit

– L'orologio sostiene le frequenze fino a 16 megahertz

– Ampia gamma di tensione di rifornimento da 3,6 V giù a 1,8 V (la tensione di rifornimento minima è limitata dai livelli dello SVS, vede le specifiche dello SVS)

• Modi forzi ultra basso ottimizzati

– Modo attivo: 135 µA/MHz (tipici)

– Appoggio: LPM3.5, contatore del temporizzatore in tempo reale (RTC) con il cristallo 32768-Hz: Na 660 (tipico)

– Arresto (LPM4.5): Na 37 senza SVS

• RAM ferroelettrico a bassa potenza (FRAM)

– Fino a 64KB della memoria non volatile

– Codice correttivo incorporato (CEE)

– Configurabile scriva la protezione

– Memoria unificata del programma, delle costanti e dello stoccaggio

– 1015 scrivono la resistenza del ciclo

– Resistente alle radiazioni e non magnetico

• Unità periferiche digitali intelligenti

– Quattro temporizzatori di 16 bit con tre bloccaggi/confrontano i registri ogni (Timer_A3)

– Un temporizzatore di 16 bit con sette bloccaggi/confronta i registri (Timer_B7)

– Un 16 bit RTC solo contro

– controllo a ridondanza ciclica di 16 bit (CRC)

• Le comunicazioni di serie migliorate con contributo al perno remap la caratteristica

– Due supporti UART, IrDA e SPI del eUSCI_A

– Due supporti SPI e I2C del eUSCI_B

• Analogo ad alto rendimento

– Un convertitore analogico-digitale di 12 bit (ADC) con fino a 12 canali

• Riferimento comune interno (1,5, 2,0, o 2,5 V)

• ksps della Campione-e-tenuta 200

– Un comparatore migliorato (eCOMP)

• 6 integrati hanno morso DAC come tensione di riferimento

• Isteresi programmabile

• Modi ad alta potenza ed a bassa potenza configurabili

• Sistema di orologio (CS)

– oscillatore del Su chip 32-kHz RC (REFO) con 1 supporto del µA

– oscillatore digitale del Su chip 16-MHz (DCO) con il ciclo frequenza-bloccato (FLL)

• accuratezza di ±1% con riferimento del su chip alla temperatura ambiente

– oscillatore 10-kHz (VLO) del Su chip a bassissima frequenza

– oscillatore ad alta frequenza di modulazione del Su chip (MODOSC)

– 32-kHz oscillatore piezoelettrico esterno (LFXT)

– MCLK programmabile prescalar di 1 - 128

– SMCLK derivato da MCLK con prescalar programmabile di 1, di 2, di 4, o di 8

• Ingresso/uscita e funzionalità generali del perno

– 43 I/Os sul pacchetto LQFP-48

– 43 perni di interruzione su tutti GPIOs possono svegliare MCU dai modi a bassa potenza

• Strumenti di sviluppo e software

– Strumenti di sviluppo

• ‑ TS430PT48A del bordo MSP di sviluppo dell'obiettivo

• ‑ MSP430FR2476 di LP del corredo di sviluppo di LaunchPad™

• Membri della famiglia (inoltre vedi il confronto del dispositivo)

– MSP430FR2476: 64KB del programma FRAM, 512B di informazioni FRAM, 8KB di RAM

– MSP430FR2475: 32KB del programma FRAM, 512B di informazioni FRAM, 6KB di RAM

• Opzioni del pacchetto

– perno 48: LQFP (PINTA)

– perno 40: VQFN (RHA)

– perno 32: VQFN (RHB)

Applicazioni

• Sensori industriali di piccolo fattore forma

• Medico a bassa potenza, salute e forma fisica

• Pacchetti della batteria

• EPOS

• Apparecchi

• Termostati

• Spazzolini da denti elettrici

• Accessori del PC

Schema a blocchi di distribuzione dell'orologio

specificazione di MSP430FR2476TRHBR
