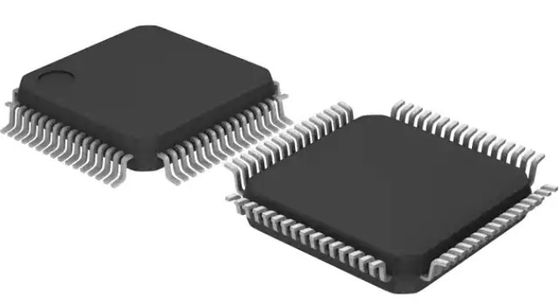

Centro 84MHz 384KB 64-LQFP istantaneo di 32 bit di IC del microcontroller STM32F401RDT6 il singolo

Centro 84MHz 384KB 64-LQFP istantaneo di 32 bit di IC del microcontroller STM32F401RDT6 il singolo

I dispositivi di STM32F401XD/XE sono basati sul ARM® ad alto rendimento Cortex® - il centro di RISC di 32 bit M4 che funziona ad una frequenza di fino a 84 megahertz. Le sue caratteristiche di centro Cortex®-M4 una singola precisione dell'unità in virgola mobile (FPU) che sostiene tutti gli istruzioni di unico precisione del BRACCIO e tipi di dati dell'elaborazione dei dati. Inoltre implementa una serie completa di istruzioni di DSP e di unità di protezione della memoria (MPU) che migliora la sicurezza di applicazione. Gli STM32F401xD/xE comprendono le memorie incluse ad alta velocità (512 kbyte della memoria flash, 96 kbyte di SRAM) ed un'estesa gamma di I/Os e di unità periferiche migliorati collegati a due bus di APB, a due bus di AHB e ad una matrice multi--AHB del bus di 32 bit. Tutti i dispositivi offrono un 12 bit l'ADC, un RTC a bassa potenza, sei temporizzatori per tutti gli usi compreso un temporizzatore di PWM per controllo motorio, due temporizzatori per tutti gli usi di 16 bit di 32 bit. Inoltre caratterizzano le interfacce di comunicazione standard ed avanzate.

• Fino a tre I2Cs

• Fino a quattro SPIs

• Due I2Ss pieni duplex. Per raggiunga l'audio accuratezza della classe, le unità periferiche di I2S possono essere cronometrate via un audio PLL interno dedicato o tramite orologio esterno per permettere che la sincronizzazione.

• Tre USARTs

• Interfaccia di SDIO

• Interfaccia di velocità massima di USB 2.0 OTG

Riferisca a per le unità periferiche disponibili per ogni numero del pezzo. Gli STM32F401xD/xE funzionano – nella gamma di temperature di 40 - +105 °C dai 1,7 (PDR FUORI) all'alimentazione elettrica di 3,6 V. Un insieme completo del modo del risparmio di energia permette la progettazione delle applicazioni a bassa potenza. Queste caratteristiche rendono i microcontroller di STM32F401xD/xE adatti a una vasta gamma di applicazioni:

• Azionamento del motore e controllo di applicazione

• Attrezzatura medica

• Applicazioni industriali: SpA, invertitori, interruttori

• Stampatrici ed analizzatori

• Sistemi di allarme, video citofono e HVAC

• Audio apparecchi domestici

• Hub del sensore del telefono cellulare

Caratteristiche

• Il centro: CPU di 32 bit Cortex®-M4 di ARM® con FPU, l'acceleratore in tempo reale adattabile (™ di ART Accelerator) che permettono 0 esecuzioni dello stato di attesa dalla memoria flash, la frequenza fino a 84 megahertz, l'unità di protezione della memoria, 105 istruzioni di DMIPS/1.25 DMIPS/MHz (Dhrystone 2,1) e di DSP

• Memorie

– fino a 512 kbyte della memoria flash

– fino a 96 kbyte di SRAM

• Orologio, risistemazione e supply management

– Rifornimento di applicazione V di 3,6 - di 1,7 V e I/Os

– POR, PDR, PVD e BOR

– 4 oscillatore piezoelettrico di to-26 megahertz

– RC fabbrica-sistemato 16 megahertz interno

– un oscillatore da 32 chilocicli per il RTC con la calibratura

– 32 chilocicli interni RC con la calibratura

• Consumo di energia

– Funzionamento: 146 µA/MHz (unità periferica fuori)

– Fermata (flash nel modo di arresto, nel tempo veloce di sveglia): un tipo @ 25C di 42 µA; 65 °C massimo del µA @25

– Fermata (flash in profondo spegne il modo, il tempo veloce di sveglia): giù 10 al °C del µA @ 25; 30 °C massimo del µA @25

– Appoggio: 2,4 °C/1,7 V del µA @25 senza RTC; 12 °C @1.7 V del µA @85

– Rifornimento di VBAT per il RTC: 1 °C del µA @25

• 1×12-bit, un convertitore di 2,4 MSPS A/D: fino a 16 canali

• DMA per tutti gli usi: 16 regolatori di DMA della corrente con FIFOs e supporto scoppiato

• Fino a 11 temporizzatore: fino a sei 16 bit, due temporizzatori di 32 bit fino a 84 megahertz, ciascuno con fino a quattro input (incrementali) del codificatore di IC/OC/PWM o del contatore e di quadratura di impulso, due temporizzatori di cane da guardia (indipendente e finestra) e un temporizzatore di SysTick

• Metta a punto il modo

– Il cavo di serie mette a punto (SWD) & interfacce di JTAG

– Cortex®-M4 ha incluso il ™ di Trace Macrocell

• Fino a 81 porto dell'ingresso/uscita con capacità di interruzione

– Fino a 78 I/Os veloci fino a 42 megahertz

– Tutti i porti dell'ingresso/uscita sono 5 V-tolleranti

• Fino a 12 interfacce di comunicazione

– Fino a 3 interfacce di x I2C (SMBus/PMBus)

– Fino a 3 USARTs (1 x 5,25 Mbit/s di 2 x 10,5 Mbit/s,), interfaccia di iso 7816, LIN, IrDA, controllo del modem)

– Fino a 4 SPIs (fino a 42Mbit/s a fCPU = 84 megahertz), SPI2 e SPI3 con I2S pieno duplex muxed per raggiungere audio accuratezza della classe tramite audio PLL interno o orologio esterno

– Interfaccia di SDIO

– Connettività avanzata: Regolatore del dispositivo/host/OTG di velocità massima di USB 2.0 con il su chip PHY

• Unità di calcolo di CRC

• un'identificazione unica di 96 bit

• RTC: accuratezza subsecond, calendario dell'hardware

• Tutti i pacchetti (WLCSP49, LQFP64/100, UFQFPN48, UFBGA100) sono ECOPACK®2
