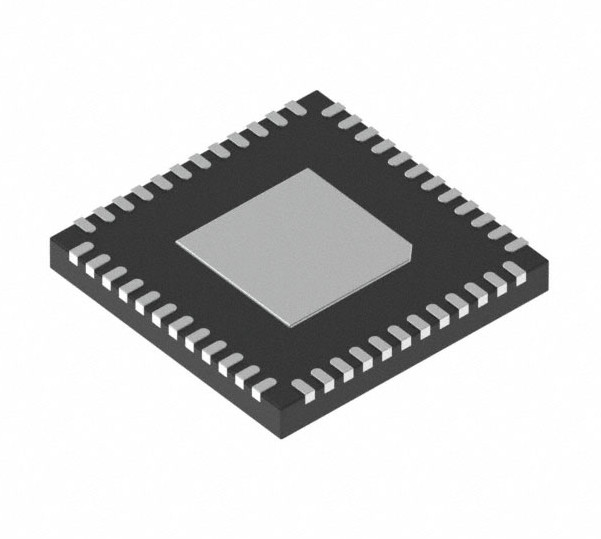

4/4 di circuito integrato pieno di Ethernet KSZ9031RNXIA del ricetrasmettitore scheggia 48-QFN

Supporto di superficie pieno di Ethernet 48-QFN (7x7) del ricetrasmettitore di KSZ9031RNXIA 4/4

Descrizione generale

Il KSZ9031RNX è un ricetrasmettitore completamente integrato del physicallayer di Ethernet della triplo-velocità (10BASE-T/100BASE-TX/1000BASE-T) per la trasmissione e la ricezione dei dati CAT-5 sul cavo standard di twisted pair unshielded (UTP). Il KSZ9031RNX fornisce l'interfaccia indipendente riduttrice di media di gigabit (RGMII) per collegamento diretto ai mackintosh di RGMII nelle unità di elaborazione di Gigabit Ethernet ed ai commutatori per trasferimento di dati a 10/100/1000 di Mbps. Il KSZ9031RNX riduce il costo del bordo e semplifica la disposizione del bordo usando le resistenze di termine del su chip per le quattro paia di differenziale ed integrando un regolatore di LDO per guidare un MOSFET a basso costo per fornire il centro 1.2V. Il KSZ9031RNX offre le caratteristiche diagnostiche per facilitare il sistema per allevare e la ricerca degli errori nella prova di produzione e nello spiegamento del prodotto. Il supporto parametrico dell'albero di NAND permette alla localizzazione del guasto fra KSZ9031 I/Os ed il bordo. Al il sistema diagnostico basato TDR del cavo di LinkMD® identifica il cablaggio di rame difettoso. Funzioni a distanza e locali di "loopback" verificare i percorsi dei dati analogici e digitali. Il KSZ9031RNX standard è disponibile 48 in un perno, pacchetto senza piombo di QFN e AEC-Q100 le parti qualificate automobilistiche, KSZ9031RNXUA/UB e KSZ9031RNXVA/VB, sono disponibili 48 in un pacchetto (bagnabile) senza piombo del perno VQFN.

Caratteristiche

• 10/100/1000 di ricetrasmettitore monochip di Ethernet di Mbps adatto a IEEE 802,3 applicazioni

• La sincronizzazione di RGMII sostiene il ritardo del Su chip secondo la versione 2,0 di RGMII, con le opzioni di programmazione per il ritardo esterno ed adeguamenti di fabbricazione e le correzioni percorsi a sincronizzazione di RX e di TX

• RGMII con 3.3V/2.5V/1.8V I/Os tollerante

• Automatico-negoziato per selezionare automaticamente il più alta velocità del collegamento (10/100/1000 di Mbps) e duplex (metà/pieni)

• Resistenze di termine del Su chip per le paia differenziali

• Regolatore del Su chip LDO per sostenere la singola operazione del rifornimento 3.3V – richiede soltanto un FET di esterno di generare 1.2V per il centro

• Supporto enorme della pagina fino a 16 KB

• 125 megahertz di riferimento di uscita di orologio

• L'energia individua spegne il modo per consumo di energia riduttore quando il cavo non è attaccato

• Supporto Risveglio-Su-lan (WOL) con rilevazione robusta del Abitudine-pacchetto

• Il LED programmabile produce per il collegamento, l'attività e la velocità

• La linea di base vaga correzione

• A sistema diagnostico basato TDR del cavo di LinkMD per identificare cablaggio di rame difettoso

• NAND Tree Support parametrico per individuare gli errori fra il chip I/Os ed il bordo

• Modi di "loopback" per i sistemi diagnostici

• Incrocio automatico di MDI/MDI-X da individuare e correggere per accoppiare scambio a tutte le velocità dell'operazione

• La rilevazione e la correzione automatiche degli scambi di paia, accoppiano la direzione obliqua ed accoppiano la polarità

• Interfaccia della gestione di MDC/MDIO per la configurazione del registro di PHY

• Interruzione Pin Option

• Spenga ed i modi del risparmio di energia

• Tensioni di funzionamento - il centro (DVDDL, AVDDL, AVDDL_PLL): 1.2V (FET o regolatore esterno) - ingresso/uscita di VDD (DVDDH): 3.3V, 2.5V, o 1.8V - ricetrasmettitore (AVDDH): 3.3V o 2.5V (temporaneo commerciale.)

• AEC-Q100 classificano 3 (KSZ9031RNXUA/UB) e classificano 2 (KSZ9031RNXVA/VB) si sono qualificati per le applicazioni automobilistiche

• 48 pacchetto del perno QFN (7 millimetri di × 7 millimetri)

Applicazioni dell'obiettivo

• Laser/stampatrice di rete

• Stoccaggio allegato rete (NAS)

• Server di rete

• Lan di gigabit sulla scheda madre (GLOM)

• Ingresso a banda larga

• Router di gigabit SOHO/SMB

• IPTV

• Decoder del IP

• Console del gioco

• Triple Play (dati, voce, video) Media Center

• Controllo industriale

• Rete automobilistica del In-veicolo
