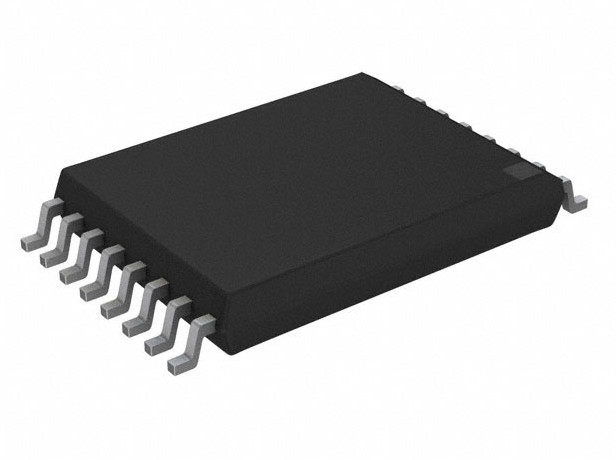

Circuito dell'isolatore di IC 5700Vrms 100Mbps Digital dell'isolatore di generale Digital di ISO7842FDWWR

Isolatore per tutti gli usi 5700Vrms 4Channel 100Mbps 100kV/ΜS di ISO7842FDWWR Digital

Caratteristiche

• Segnalazione del tasso: Fino a 100 Mbps

• Ampia gamma del rifornimento: 2,25 V - 5,5 V

• 2.25-V alla traduzione del livello 5.5-V

• Ampia gamma di temperature: – 55°C a +125°C

• Basso consumo energetico, 1,7 mA tipico per Manica a 1 Mbps

• Ritardo di propagazione basso: 11 NS tipici (rifornimenti 5-V)

• CMTI leader del settore (min): ±100 kV/μs

• Compatibilità elettromagnetica robusta (contabilità elettromagnetica)

• ESD a livello di sistema, EFT ed immunità dell'impulso

• Emissioni basse

• Vita della barriera di isolamento: Anni >40

• Ampio pacchetto del corpo SOIC-16 ed opzioni Supplemento di ampiezza del pacchetto del corpo SOIC-16

• Sicurezza ed approvazioni regolarici:

– 8000-VPK ha rinforzato l'isolamento per VDE di BACCANO V V 0884-10 (VDE V 0884-10): 2006-12

– isolamento 5.7-kVRMS per 1 minuto per UL 1577

– Avviso di accettazione componente di CSA 5A, norme dell'attrezzatura dell'estremità di IEC 60950-1 e di IEC 60601-1

– Certificazione di CQC per GB4943.1-2011

– Certificazione di TUV per en 61010-1 ed en 60950-1

– Tutte le certificazioni del pacchetto di DW complete; Certificazioni del pacchetto di DWW complete per UL, VDE, TUV e progettato per CSA e CQC

Applicazioni

• Automazione industriale

• Controllo motorio

• Alimentazioni elettriche

• Invertitori solari

• Attrezzatura medica

• Veicoli elettrici ibridi

Descrizione

Il dispositivo di ISO7842x è un ad alto rendimento, isolatore digitale del quadchannel con una tensione di isolamento 8000-VPK. Questo dispositivo ha rinforzato le certificazioni di isolamento secondo il VDE, CSA, CQC e TUV. L'isolatore fornisce l'alta immunità elettromagnetica e le emissioni basse a basso consumo energetico, mentre isola il CMOS o LVCMOS I/Os digitale. Ogni canale di isolamento ha un amplificatore dell'input e di uscita di logica separato da una barriera dell'isolamento del silicio-diossido (SiO2). Questo dispositivo viene con permette ai perni che possono essere utilizzati per mettere le rispettive uscite nell'alta impedenza per il multi-Master che determina le applicazioni e per ridurre il consumo di energia. Il dispositivo ISO7842 ha due della inverso-direzione due e di andata canali. Se l'alimentazione in ingresso o il segnale di entrata è persa, l'uscita di difetto è alta per il dispositivo ISO7842 ed il minimo per il dispositivo di ISO7842F. Vedi la sezione dei modi funzionali del dispositivo per ulteriori dettagli. Usato insieme con le alimentazioni elettriche isolate, questo dispositivo contribuisce ad impedire le correnti di rumore su un canale omnibus di dati o su altri circuiti entrare nella terra locale e l'interferenza con o il danno dei circuiti sensibili. Con le tecniche innovarici di progettazione e della disposizione di chip, la compatibilità elettromagnetica del dispositivo ISO7842 è stata migliorata significativamente per facilitare il ESD a livello di sistema, EFT, l'impulso e la conformità delle emissioni. Il dispositivo ISO7842 è disponibile in 16 ampio-corpo del perno SOIC (DW) e pacchetti supplemento di ampiezza del corpo (DWW).
