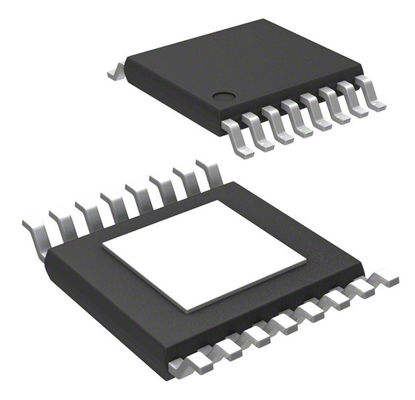

2 regolatore di tensione lineare IC 300mA 16-HTSSOP dell'uscita TPS7B7702QPWPRQ1

Uscita lineare 300mA 16-HTSSOP di IC 2 del regolatore di tensione TPS7B7702QPWPRQ1

Caratteristiche

• Qualificato per le applicazioni automobilistiche

• AEC-Q100 si è qualificato con i seguenti risultati:

– Grado 1 di temperatura del dispositivo: – 40°C alla gamma di temperatura ambiente di funzionamento 125°C

– Classificazione 2 di HBM ESD del dispositivo

– Classificazione C4B del dispositivo CDM ESD

• Singolo e LDO a doppio canale con senso corrente ed il Corrente-limite regolabile

• 4.5-V all'ampia gamma di tensione in ingresso 40-V, scarico del carico 45-V

• Modo dell'interruttore di accensione quando legano FB alla terra

• 1.5-V a tensione in uscita regolabile 20-V

• Fino a corrente d'uscita 300-mA per Manica

• Corrente-limite regolabile con la resistenza esterna

• Corrente-senso di alta precisione individuare stato aperto dell'antenna ad a corrente debole senza ulteriore calibratura

• Alto rapporto di rifiuto dell'alimentazione di corrente: DB tipico 73 a 100 hertz

• Protezione integrata di Inverso-polarità, giù – a 40 V ed a nessun'esigenza del diodo esterno

• 500-mV Max Dropout Voltage al carico 100-mA

• Stalla con il condensatore dell'uscita in 2.2-µF 100-µF a gamma (mΩ di esr 1 - 5 Ω)

• Protezione e sistemi diagnostici integrati – arresto termico – serrata di Undervoltage (UVLO) – protezione di cortocircuito – protezione inversa di polarità della batteria – protezione Inverso-corrente – protezione della Breve batteria dell'uscita – morsetto del carico induttivo dell'uscita – senso corrente di multiplazione fra i canali ed i dispositivi – capacità di distinguere tutti gli errori con senso corrente

• pacchetto di 16-Pin HTSSOP PowerPAD™

Applicazioni

• Alimentazioni elettriche dell'Attivo-antenna del Infotainment

• Alimentazioni elettriche della macchina fotografica di Bordo-vista

• Interruttore di accensione lato alto per le applicazioni Piccolo-correnti

Descrizione

La famiglia TPS7B770x-Q1 dei dispositivi caratterizza un singolo e regolatore doppio e ad alta tensione di basso interruzione procedura (LDO) con la percezione corrente, destinata per funzionare con un'ampia gamma di input-tensione a partire da 4,5 V a 40 V (protezione dello scarico del carico 45-V). Questi dispositivi forniscono il potere agli amplificatori a basso rumore dell'antenna attiva attraverso un cavo coassiale 300 mA per corrente di canale. Ogni canale inoltre fornisce una tensione in uscita regolabile da 1,5 V a 20 V. Questi dispositivi forniscono i sistemi diagnostici tramite i perni correnti di errori e di senso. Per controllare la corrente del carico, i circuiti lati alto di corrente-senso forniscono un'uscita analogica proporzionale alla corrente percepita del carico. Il senso corrente accurato permette la rilevazione degli stati aperti, normali e di cortocircuito senza l'esigenza di ulteriore calibratura. Il senso corrente può essere multiplexato fra i canali ed i dispositivi per conservare le risorse del convertitore analogico-digitale (ADC). Ogni canale inoltre implementa il limite corrente regolabile con una resistenza esterna. Un diodo inverso integrato di polarità elimina l'esigenza di un diodo esterno. Questi dispositivi caratterizzano l'arresto termico standard, la protezione della breve batteria sull'uscita e la protezione corrente inversa. Ogni canale ha protezione induttiva interna del morsetto sull'uscita durante il commutatore induttivo fuori. Questi dispositivi funzionano sopra – un 40°C alla gamma di temperatura ambiente di +125°C.
