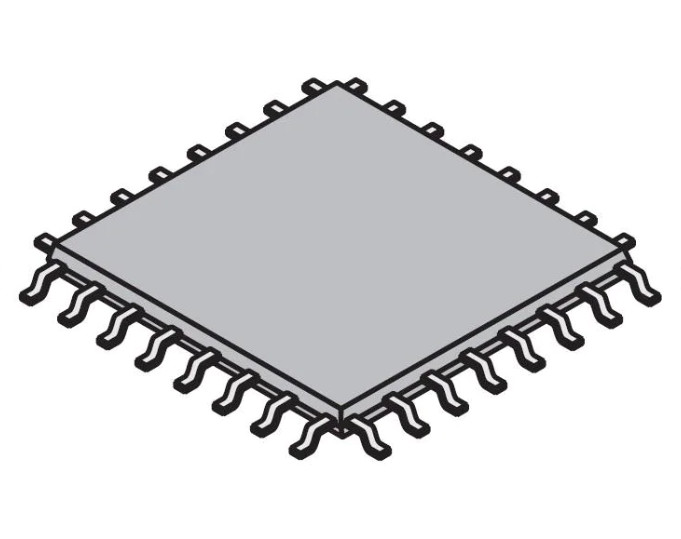

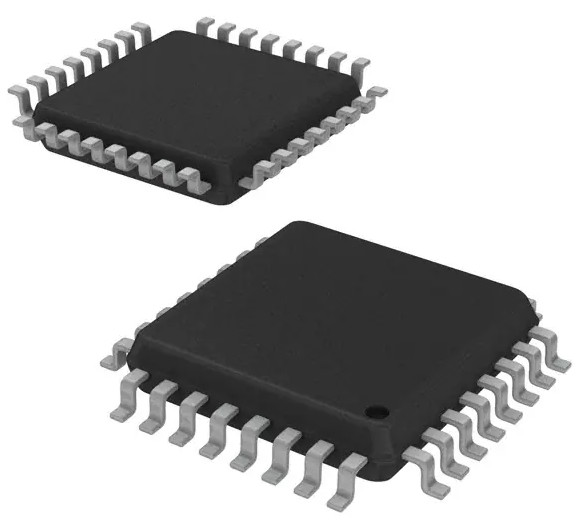

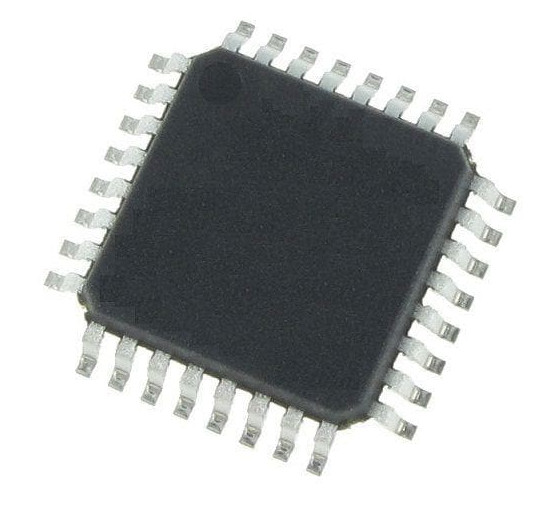

Bit del microcontroller STM8A 8 di STM8AF6266TCX IC

  • STM8AF6266TCX IC Microcontroller STM8A 8 Bit
  • STM8AF6266TCX IC Microcontroller STM8A 8 Bit
  • STM8AF6266TCX IC Microcontroller STM8A 8 Bit
Luogo di origine U.S.A.
Marca STMicroelectronics
Certificazione RoHS
Numero di modello STM8AF6266TCX
Quantità di ordine minimo 2400
Prezzo negotiated
Imballaggi particolari Nastro tagliato (CT)
Tempi di consegna 5-10 giorni del lavoro
Termini di pagamento T/T
Capacità di alimentazione 10000

Contattami per campioni e coupon gratuiti.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
Modello STM8AF6266TCX Capacità di memoria 8 bit
Velocità 16MHz Capacità di memoria di programma 32KB (32K x 8)
Tipo di memoria di programma FLASH Tensione - rifornimento (Vcc/Vdd) 3V ~ 5.5V
Unità di elaborazione del centro STM8A
Evidenziare

Microcontroller di STM8AF6266TCX IC

,

Bit del microcontroller STM8A 8 di IC

,

Chip del circuito integrato di STM8AF6266TCX
Lasciate un messaggio
Descrizione di prodotto

FLASH automobilistico 32LQFP di 8 bit 16MHz 32KB di IC del microcontroller di STM8AF6266TCX AEC-Q100 STM8A

Microcontroller automobilistici di 8 bit Gli STM8AF6246, gli STM8AF6248, gli STM8AF6266 e gli STM8AF6268 offrono kbyte 16 - 32 della memoria istantanea di programma ed i dati veri integrati EEPROM. Si riferiscono a come dispositivi medi di densità STM8A nel manuale di riferimento dei microcontroller di 8 bit di serie di STM8S e di serie di STM8AF (RM0016).
Tutti i dispositivi della serie di prodotti di STM8A forniscono i seguenti benefici: costo di sistema riduttore, prestazione e robustezza, brevi cicli di sviluppo e longevità del prodotto.
Il costo di sistema è grazie riduttori ai dati veri integrati EEPROM per fino a 300 che K scrive/per cancellare i cicli e un livello elevato di integrazione di sistema con gli oscillatori dell'orologio interno, al cane da guardia ed alla risistemazione di Brown-fuori.
La prestazione del dispositivo è assicurata da una frequenza di clock di un CPU da fino a 16 megahertz e delle caratteristiche migliorate che comprendono l'ingresso/uscita robusto, i cani da guardia indipendenti (con una fonte separata dell'orologio) e un sistema di sicurezza dell'orologio.
I brevi cicli di sviluppo sono garantito dovuto scalabilità dell'applicazione attraverso un'architettura comune del prodotto della famiglia con la piedinatura compatibile, la mappa della memoria e le unità periferiche modulari. La documentazione completa è offerta con un'ampia scelta degli strumenti di sviluppo.
La longevità del prodotto è assicurata in grazie della famiglia di STM8A al loro centro avanzato che è fatto in una tecnologia avanzata per le applicazioni automobilistiche con il rifornimento di funzionamento V di 5 - di 3,3 V.
Tutti i microcontroller STM8A e ST7 sono sostenuti dagli stessi strumenti compreso l'ambiente di sviluppo di STVD/STVP, l'emulatore di STice e un a basso costo, strumento di debug del incircuit dei terzi.


Caratteristiche

• AEC-Q10x si è qualificato
• Il centro
– FCPU massimo: 16 megahertz
– Il centro avanzato di STM8A con la conduttura di architettura di Harvard e di 3 fasi
– 1,6 cicli essere in media/istruzione con conseguente 10 MIPS a 16 megahertz di fCPU per il punto di riferimento dello standard industriale
• Memorie
– Memoria istantanea di programma: un flash da 16 - 32 kbyte; conservazione di dati 20 anni a °C 55 dopo 1 kcycle
– Memoria di dati: 0,5 - 1 dato vero EEPROM del kbyte; kcycle di resistenza 300
– RAM: Kbyte 2
• Gestione dell'orologio
– Oscillatore a cristallo a bassa potenza del risuonatore con l'input di orologio esterno
– Interno, utente-trimmable 16 megahertz RC e gli oscillatori a bassa potenza da 128 chilocicli RC
– Sistema di sicurezza dell'orologio con il monitor dell'orologio
• Risistemazione e supply management
– Attesa/automatico-sveglia/modi a bassa potenza di fermata con gating definibile dall'utente dell'orologio
– Consumo basso acceso e risistemazione del powerdown
• Gestione di interruzione
– Regolatore di interruzione annidato con 32 vettori
– Fino a 34 interruzioni esterne su 5 vettori
• Temporizzatori
– Fino a 2 temporizzatori per tutti gli usi di 16 bit PWM con fino a 3 canali di CAPCOM ogni (IC, OC o PWM)
– Temporizzatore di controllo avanzato: 16 bit, 4 canali di CAPCOM, 3 uscite complementari, inserzione del deadtime e sincronizzazione flessibile
– temporizzatore di base dell'AR di 8 bit con il prescaler di 8 bit
– temporizzatore di Automatico-sveglia
– Finestra e temporizzatori di cane da guardia indipendenti
• Interfacce di comunicazione
– LINUART
– LIN 2,2 compiacente, modi master/slave con risincronizzazione automatica
– Interfaccia di SPI fino a 8 Mbit/s o fMASTER/2
– Interfaccia di I2C fino a 400 Kbit/s
• Convertitore analogico-digitale (ADC)
– accuratezza pungente 10, accuratezza di 2LSB TUE, linearità ADC di 2LSB TUE e fino a 10 canali multiplexati con il singolo buffer
– Cane da guardia analogico, ricerca e modo di campionamento continuo
• I/Os
– Fino a 38 perni dell'utente compreso 10 HS I/Os
– Progettazione altamente robusta dell'ingresso/uscita, immune contro l'iniezione corrente
• °C fino a 150 di temperatura di funzionamento
• La qualificazione si conforma AEC-Q100 al giro G

Schema circuitale dell'oscillatore di Organo permanente per la salute e sicurezza
Bit del microcontroller STM8A 8 di STM8AF6266TCX IC 0



specificazione di STM8AF6266TCX
Categoria Circuiti integrati (CI)
Incastonato
Microcontroller
Serie
Automobilistico, AEC-Q100, STM8A
Stato del prodotto
Non per le nuove progettazioni
Unità di elaborazione del centro
STM8A
Capacità di memoria
8 bit
Velocità
16MHz
Connettività
² C, LINbus, SPI, UART/USART di I
Unità periferiche
Brown-fuori individua/risistemazione, POR, PWM, WDT
Numero di ingresso/uscita
25
Capacità di memoria di programma
32KB (32K x 8)
Tipo di memoria di programma
FLASH
Dimensione di EEPROM
1K x 8
RAM Size
2K x 8
Tensione - rifornimento (Vcc/Vdd)
3V ~ 5.5V
Convertitori di dati
A/D 7x10b
Tipo dell'oscillatore
Interno
Temperatura di funzionamento
-40°C ~ 125°C (TUM)
Montaggio del tipo
Supporto di superficie
Pacchetto/caso
32-LQFP
Pacchetto del dispositivo del fornitore
32-LQFP (7x7)
