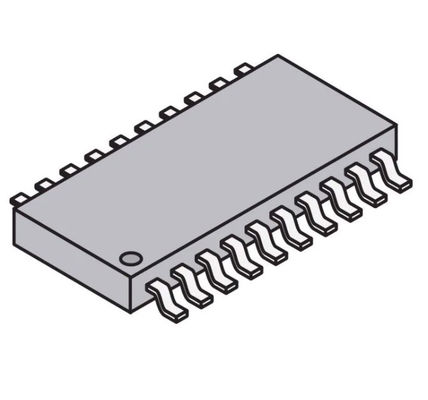

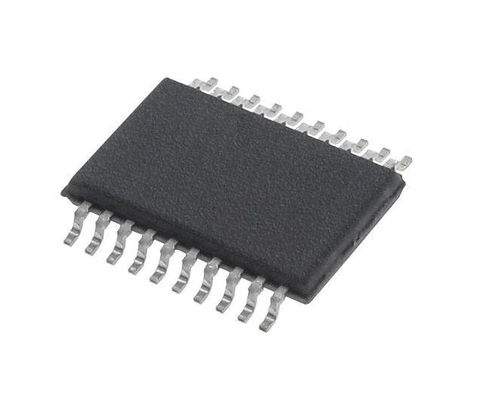

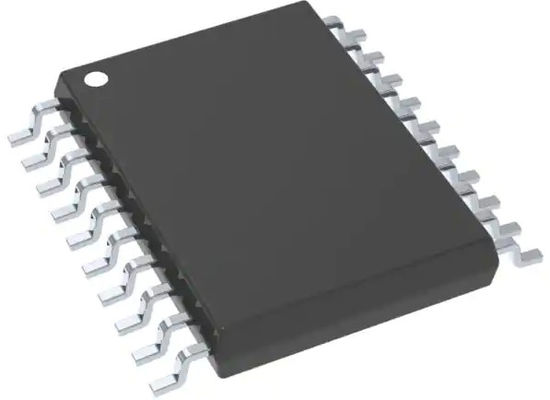

FLASH 20-SSOP di 8 bit 20MHz 7KB di IC del microcontroller dell'IMMAGINE 16F di PIC16F690T-I/SS

FLASH 20-SSOP di 8 bit 20MHz 7KB (4K X 14) di IC del microcontroller dell'IMMAGINE 16F di PIC16F690T-I/SS

CPU di RISC ad alto rendimento

• Soltanto 35 istruzioni imparare:

- Tutte le istruzioni del unico ciclo eccetto i rami

• Velocità di funzionamento:

- CC – input dell'oscillatore/orologio da 20 megahertz

- CC – ciclo di istruzione di 200 NS

• Capacità di interruzione

• pila di hardware profonda 8-Level

• Modi di indirizzamento diretti, indiretti e relativi

Caratteristiche speciali del microcontroller

• Oscillatore interno di precisione:

- Calibrato in fabbrica a ± 1%

- Una gamma di frequenza selezionabile del software di 8 megahertz - 32 chilocicli

- Software musicale

- Modo schema sequenza di funzionamento di partenza

- Venire a mancare di cristallo individuare per le applicazioni critiche

- Commutazione di modo di orologio durante il funzionamento per i risparmi di energia

• Sleep mode del risparmio di energia

• Ampia gamma di tensione di funzionamento (2.0V-5.5V)

• Gamma di temperature industriale ed estesa

• Risistemazione accesa (POR)

• Temporizzatore inizio ciclo (PWRTE) e temporizzatore di partenza dell'oscillatore (OST)

• Risistemazione di Brown-fuori (BOR) con opzione di controllo del software

• Il temporizzatore di cane da guardia a corrente debole migliorato (WDT) con l'oscillatore del Su chip (secondi nominali selezionabili del software 268 con Prescaler pieno) con software permette a

• Chiaro/Pin introdotto matrice multiplexato

• Protezione programmabile di codice

• Alta cellula di resistenza Flash/EEPROM:

- 100.000 scrivono la resistenza istantanea

- 1.000.000 scrivono la resistenza di EEPROM

- Conservazione dati/istantanea EEPROM: > 40 anni

• Modulo migliorato di USART:

- Supporti RS-485, RS-232 e LIN 2,0

- Automatico-baud individua

- Automatico-risveglio-su sulle caratteristiche a bassa potenza del bit di inizio

• Corrente standby: - 50 Na @ 2.0V, tipico

• Corrente di funzionamento:

- μA 11 @ 32 chilocicli, 2.0V, tipico

- μA 220 @ 4 megahertz, 2.0V, tipico

• Corrente del temporizzatore di cane da guardia:

- <1>μA @ 2.0V, tipico

Caratteristiche periferiche

• 17 perni dell'ingresso/uscita e 1 Pin solo input:

- Fonte a corrente forte/lavandino per l'azionamento diretto del LED

- Perno del Interruzione-su-cambiamento

- Tirata-UPS debole individualmente programmabile

- Di sveglia ultra a bassa potenza (ULPWU)

• Modulo analogico del comparatore con:

- Due comparatori analogici

- Modulo programmabile di riferimento di tensione del su chip (CVREF) (% di VDD)

- Input ed uscite del comparatore esternamente accessibili

- Modo del fermo dello SR

- Fermo di sincronizzazione del portone del temporizzatore 1

- 0.6V fisso VREF

• Convertitore di A/D:

- risoluzione di 10 bit e 12 canali

• Timer0: temporizzatore/contatore di 8 bit con l'8 bit Prescaler programmabile

• Timer1 migliorato:

- temporizzatore/contatore di 16 bit con prescaler

- Timer1 portone esterno (conteggio permettere a)

- Opzione per utilizzare OSC1 e OSC2 nel modo di LP come oscillatore Timer1 se modo di INTOSC selezionato

• Timer2: temporizzatore/contatore di 8 bit con il registro, Prescaler e Postscaler di periodo di 8 bit

• Migliorato catturi, confronti, modulo di PWM+:

- bloccaggio di 16 bit, risoluzione massima NS 12,5

- Confronti, risoluzione massima 200 NS

- 10 bit PWM con 1, 2 o 4 canali di uscita, «tempo morto» programmabile, frequenza massima 20 chilocicli

- Controllo di direzione dell'uscita di PWM

• Porta seriale sincrona (SSP):

- Modo di SPI (matrice e schiavo)

• I2C™ (modi master/slave):

- Maschera di indirizzo di I2C™

• In-circuito ProgrammingTM di serie (ICSPTM) tramite due perni

specificazione di PIC16F690T-I/SS

ORIGINALE

La nostra società si assicura che ogni serie di prodotti venga dalla fabbrica originale e può fornire le etichette originali ed i rapporti professionali dell'agenzia di prove.

PREZZO

Forniamo vari canali di citazione e firmiamo il contratto di ordine dopo il negoziato.

TRANSAZIONE

Dopo la comunicazione e l'accordo, vi guideremo per sistemare il pagamento.

CICLO DI CONSEGNA

La consegna lo stesso giorno, generalmente 5-12 giorni lavorativi, può leggermente essere ritardata durante l'epidemia, noi continuerà l'intero processo.

TRASPORTO

Sceglieremo il modo appropriato del trasporto secondo il vostro paese.

IMBALLAGGIO

Dopo la comunicazione con voi, sceglieremo il metodo d'imballaggio appropriato secondo il peso delle merci per assicurare la consegna sicura delle merci.
